MEDIA VISION TECHNOLOGY, INC.
THUNDER & LIGHTNING (650-0025-01)
|
Card Type |
Video card, sound card, |
|
Video Chip Set |
Cirrus Logic |
|
Maximum Video Memory |
Unidentified |
|
Video Types Supported |
Unidentified |
|
Highest Resolution Supported |
1024 x 768 |
|
I/O Options |
Game/MIDI port, VGA port, microphone jack, line out |
|
Data Bus |
16-bit ISA |
|

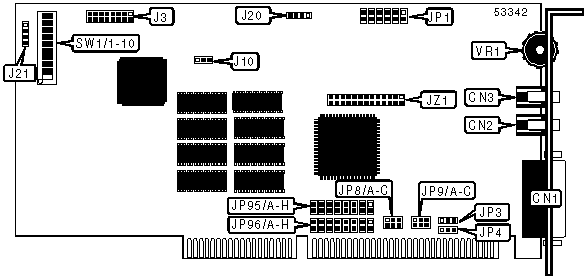

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
VGA Port |
CN1 |
Unidentified |
J21 |
|
Microphone jack |
CN2 |
Unidentified |
JP1 |
|
Line out |
CN3 |
Unidentified |
JZ1 |
|
Game/MIDI port |
J3 |
Volume control |
VR1 |
|
Unidentified |
J20 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
0 wait state enabled |
JP4 |
Pins 1 & 2 closed |
|
1 wait state disabled |
JP4 |
Pins 2 & 3 closed | |
| » |
FM Synthesis - enabled |
SW1/4 |
Off |
|
FM Synthesis - disabled |
SW1/4 |
On | |
| » |
Joystick - disabled |
SW1/5 |
Off |
|
Joystick - enabled |
SW1/5 |
On | |
| » |
MPU401 - disabled |
SW1/6 |
On |
|
MPU401 - enabled |
SW1/6 |
Off | |
| » |
Factory configured - do not alter |
SW1/10 |
Off |
|
DMA CHANNEL SELECTION | ||||
|
Channel |
JP8/A |
JP8/B |
JP8/C | |
|
DRQ0 |
Closed |
Open |
Open | |
| » |
DRQ1 |
Open |
Closed |
Open |
|
DRQ3 |
Open |
Open |
Closed | |
|
DMA CHANNEL SELECTION | ||||
|
Channel |
JP9/A |
JP9/B |
JP9/C | |
|
DACK0 |
Closed |
Open |
Open | |
| » |
DACK1 |
Open |
Closed |
Open |
|
DACK3 |
Open |
Open |
Closed | |
|
SOUND BOARD I/O ADDRESS SELECTION | ||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 | |
|
210 |
On |
On |
Off | |
| » |
220 |
Off |
Off |
Off |
|
230 |
On |
Off |
Off | |
|
240 |
Off |
On |
On | |
|
250 |
Off |
On |
Off | |
|
260 |
Off |
Off |
On | |
|
JOYSTICK I/O ADDRESS SELECTION | ||
|
Setting |
SW1/7 | |
|
201 |
On | |
| » |
200 |
Off |
|
MIDI I/O ADDRESS SELECTION | |||
|
Setting |
SW1/8 |
SW1/9 | |
|
300 |
On |
On | |
|
310 |
On |
Off | |
|
320 |
Off |
On | |
| » |
330 |
Off |
Off |
|
VIDEO IRQ SELECTION | ||
|
IRQ |
JP3 | |
| » |
IRQ2 - disabled |
Pins 2 & 3 closed |
|
IRQ2 - enabled |
Pins 1 & 2 closed | |
|
AUDIO IRQ SELECTION | |||||||||
|
IRQ |
JP95/A |
JP95/B |
JP95/C |
JP95/D |
JP95/E |
JP95/F |
JP95/G |
JP95/H | |
|
IR/FONT> |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
MIDI IRQ SELECTION | |||||||||
|
IRQ |
JP96/A |
JP96/B |
JP96/C |
JP96/D |
JP96/E |
JP96/F |
JP96/G |
JP96/H | |
|
IRQ2 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
| » |
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
