NATIONAL INSTRUMENTS
AT-DIO-32F
|
Card Type |
Parallel & Digital I/O card |
|
Chipset Controller |
Unidentified |
|
I/O Options |
32 lines of digital I/O (four 8-bit ports) |
|
Maximum DRAM |
N/A |
|

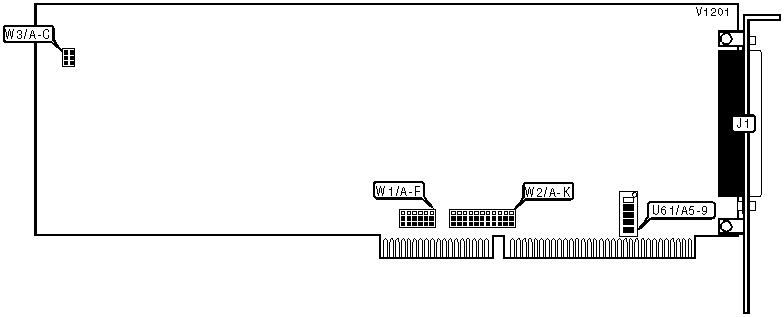

CONNECTIONS | |
|
Purpose |
Location |
|
50-pin I/O interface connector |
J1 |
|
BASE I/O ADDRESS SELECTION | ||||||
|
Address |
U61/A5 |
U61/A6 |
U61/A7 |
U61/A8 |
U61/A9 | |
| » |
240h |
On |
Off |
On |
On |
Off |
|
000h |
On |
On |
On |
On |
On | |
|
020h |
Off |
On |
On |
On |
On | |
|
040h |
On |
Off |
On |
On |
On | |
|
060h |
Off |
Off |
On |
On |
On | |
|
080h |
On |
On |
Off |
On |
On | |
|
360h |
Off |
Off |
On |
Off |
Off | |
|
380h |
On |
On |
Off |
Off |
Off | |
|
3A0h |
Off |
On |
Off |
Off |
Off | |
|
3C0h |
On |
Off |
Off |
Off |
Off | |
|
3E0h |
Off |
Off |
Off |
Off |
Off | |
|
Note: A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. Switch A9 is the Most Significant Bit and switch A5 is the Least Significant Bit. The switches have the following decimal values: switch A9=512, A8=256, A7=128, A6=64, A5=32. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) | ||||||
|
DMA CHANNEL SELECTION (GROUP 1) | |||||||
|
DMA |
W1/A |
W1/B |
W1/C |
W1/D |
W1/E |
W1/F | |
| » |
5 |
Pins 1 & 2 |
Pins 1 & 2 |
Open |
Open |
Open |
Open |
|
6 |
Open |
Open |
Pins 1 & 2 |
Pins 1 & 2 |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Pins 1 & 2 |
Pins 1 & 2 | |
|
Note: Pins designated are in the closed position. | |||||||
|
DMA CHANNEL SELECTION (GROUP 2) | |||||||
|
DMA |
W1/A |
W1/B |
W1/C |
W1/D |
W1/E |
W1/F | |
| » |
6 |
Open |
Open |
Pins 2 & 3 |
Pins 2 & 3 |
Open |
Open |
|
5 |
Pins 2 & 3 |
Pins 2 & 3 |
Open |
Open |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Pins 2 & 3 |
Pins 2 & 3 | |
|
Note: Pins designated are in the closed position. | |||||||
|
INTERRUPT SELECTION (INTR 1) | ||||||||||||
|
IRQ |
W2/A |
W2/B |
W2/C |
W2/D |
W2/E |
W2/F |
W2/G |
W2/H |
W2/I |
W2/J |
W2/K | |
| » |
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
1 & 2 |
Open |
Open |
Open |
|
2/9 |
Open |
Open |
Open |
Open |
Open |
1 & 2 |
Open |
Open |
Open |
Open |
Open | |
|
3 |
1 & 2 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
4 |
Open |
1 & 2 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
1 & 2 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
6 |
Open |
Open |
Open |
1 & 2 |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
1 & 2 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Open |
Open |
1 & 2 |
Open |
Open |
Open |
Open | |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
1 & 2 |
Open |
Open | |
|
14 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
1 & 2 |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
1 & 2 | |
|
Note: Pins designated are in the closed position. | ||||||||||||
|
INTERRUPT SELECTION (INTR 2) | ||||||||||||
|
IRQ |
W2/A |
W2/B |
W2/C |
W2/D |
W2/E |
W2/F |
W2/G |
W2/H |
W2/I |
W2/J |
W2/K | |
| » |
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
2 & 3 |
Open |
Open |
|
2/9 |
Open |
Open |
Open |
Open |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
Open | |
|
3 |
2 & 3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
4 |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
6 |
Open |
Open |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Open |
Open |
2 & 3 |
Open |
Open |
Open |
Open | |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
2 & 3 |
Open |
Open |
Open | |
|
14 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
2 & 3 |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
2 & 3 | |
|
Note: Pins designated are in the closed position. | ||||||||||||
|
RTSI BUS CLOCK CONFIGURATION | ||||
|
Setting |
W3/A |
W3/B |
W3/C | |
| » |
Use local oscillator board signal |
Closed |
Closed |
Open |
|
Receive the RTSI bus signal |
Closed |
Open |
Closed | |
|
Drive RTSI bus & board/OSC |
Open |
Closed |
Closed | |
