MEDIA VISION TECHNOLOGY, INC.
THUNDERBOARD (650-0007-03)
|
Card Type |
Sound card |
|
Chip Set |
Yamaha |
|
I/O Options |
Game port, microphone jack, line out |
|
Data Bus |
8-bit ISA |
|

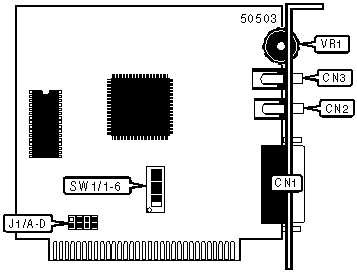

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Game port |
CN1 |
Line out |
CN3 |
|
Microphone jack |
CN2 |
Volume control |
VR1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/4 |
On |
| » |
Factory configured - do not alter |
SW1/5 |
On |
| » |
Factory configured - do not alter |
SW1/6 |
On |
|
I/O ADDRESS SELECTION | ||||
|
Setting |
SW1/3 |
SW1/2 |
SW1/1 | |
|
210 |
On |
On |
Off | |
| » |
220 |
On |
Off |
On |
|
230 |
On |
Off |
Off | |
|
240 |
Off |
On |
On | |
|
250 |
Off |
On |
Off | |
|
260 |
Off |
Off |
On | |
|
INTERRUPT SELECTION | |||||
|
Setting |
J1/A |
J1/B |
J1/C |
J1/D | |
|
IRQ2 |
Closed |
Open |
Open |
Open | |
|
IRQ3 |
Open |
Closed |
Open |
Open | |
| » |
IRQ5 |
Open |
Open |
Closed |
Open |
|
IRQ7 |
Open |
Open |
Open |
Closed | |
|
Note: IRQ5 is the default for Windows and IRQ7 is the default for DOS, | |||||
