LABWAY CORPORATION
ES1868 PnP with 3D/WT/IDE/POWER AMP, ES1868 PnP with WT/IDE/POWER AMP
|
Card Type |
Sound card |
|
Chip Set |
ES1868 |
|
Maximum Onboard Memory |
None |
|
I/O Options |
CD-ROM audio (2), CD-ROM IDE interface, game/MIDI port, line in (2), speaker/line out (2), microphone in (2), wavetable |
|
Data Bus |
16-bit ISA |
|

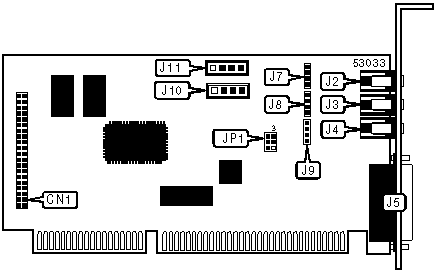

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
CD-ROM IDE interface |
CN1 |
Speaker/line out (internal) |
J7 |
|
Speaker/line out (external) |
J2 |
Line in (internal) |
J8 |
|
Line in (external) |
J3 |
Microphone (internal) |
J9 |
|
Microphone jack |
J4 |
Audio in - CD-ROM |
J10 |
|
Game/MIDI port |
J5 |
Audio in - CD-ROM |
J11 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Speaker out |
JP1 |
Pins 2 & 3, 5 & 6 closed |
|
Line out |
JP1 |
Pins 1 & 2, 4 & 5 closed | |
