IBM CORPORATION
EDUQUEST AUDIO ADAPTER
|
Card Type |
Sound |
|
Chip Set |
IBM MWave |
|
Maximum Onboard Memory |
None |
|
I/O Options |
Game/MIDI port, line in, line out, microphone in (2), headphone out (2), CD-ROM audio in (4) |
|
Data Bus |
Proprietary (EduQuest sound card slot) |
|

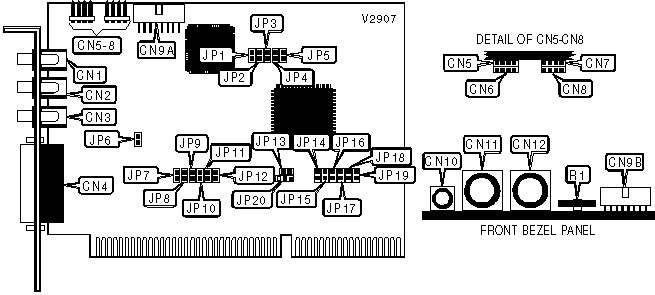

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Line in |
CN1 |
CD audio in |
CN8 |
|
Microphone in |
CN2 |
Connector to front bezel panel |
CN9A |
|
Line out |
CN3 |
Connector from adapter card |
CN9B |
|
Game/MIDI port |
CN4 |
Microphone in |
CN10 |
|
CD audio in |
CN5 |
Headphone out |
CN11 |
|
CD audio in |
CN6 |
Headphone out |
CN12 |
|
CD audio in |
CN7 |
Volume |
R1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
JP3 |
Closed |
| » |
Factory configured - do not alter |
JP4 |
Closed |
| » |
MIDI function enabled |
JP5 |
Closed |
|
MIDI function disabled |
JP5 |
Open | |
| » |
Game/MIDI port enabled |
JP6 |
Closed |
|
Game/MIDI port disabled |
JP6 |
Open | |
| » |
Factory configured - do not alter |
JP13 |
Open |
| » |
Factory configured - do not alter |
JP20 |
Pins 2 & 3 closed |
|
BASE I/O ADDRESS | |||
|
Setting |
JP1 |
JP2 | |
|
4E30h |
Open |
Closed | |
|
8E30h |
Closed |
Open | |
| » |
CE30h |
Open |
Open |
|
CARD INTERRUPT | |||
|
Setting |
JP11 |
JP12 | |
|
IR/FONT> |
Closed |
Open | |
| » |
IRQ15 |
Open |
Closed |
|
MIDI INTERRUPT | |||||
|
Setting |
JP7 |
JP8 |
JP9 |
JP10 | |
|
IRQ3 |
Open |
Open |
Open |
Closed | |
|
IRQ4 |
Open |
Open |
Closed |
Open | |
|
IRQ5 |
Open |
Closed |
Open |
Open | |
|
IRQ7 |
Closed |
Open |
Open |
Open | |
| » |
Disabled |
Open |
Open |
Open |
Open |
|
DMA CHANNEL | |||||||
|
Setting |
JP14 |
JP15 |
JP16 |
JP17 |
JP18 |
JP19 | |
| » |
DMA5 |
Closed |
Closed |
Open |
Open |
Open |
Open |
|
DMA6 |
Open |
Open |
Closed |
Closed |
Open |
Open | |
|
DMA7 |
Open |
Open |
Open |
Open |
Closed |
Closed | |
