INTEL CORPORATION
ABOVE BOARD/AT
|

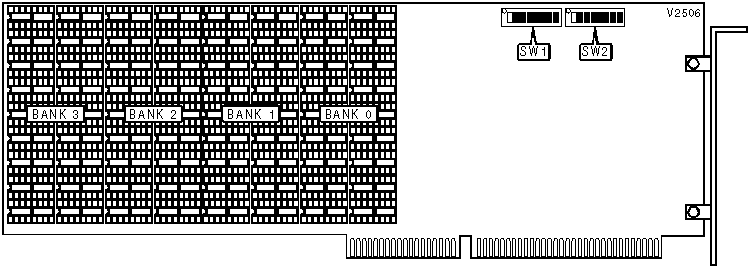

Card Type |
Memory card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
2048KB DRAM |
|
I/O Options |
None |
|
Data Bus |
16-bit ISA |
|
Floppy drives supported |
None |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
SW2/2 |
N/A |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
128KB |
(18) 64K x 1 |
None |
None |
None |
|
256KB |
(18) 64K x 1 |
(18) 64K x 1 |
None |
None |
|
384KB |
(18) 64K x 1 |
(18) 64K x 1 |
(18) 64K x 1 |
None |
|
512KB |
(18) 64K x 1 |
(18) 64K x 1 |
(18) 64K x 1 |
(18) 64K x 1 |
|
512KB |
(18) 256K x 1 |
None |
None |
None |
|
1024KB |
(18) 256K x 1 |
(18) 256K x 1 |
None |
None |
|
1536KB |
(18) 256K x 1 |
(18) 256K x 1 |
(18) 256K x 1 |
None |
|
1664KB |
(18) 64K x 1 |
(18) 256K x 1 |
(18) 256K x 1 |
(18) 256K x 1 |
|
2048KB |
(18) 256K x 1 |
(18) 256K x 1 |
(18) 256K x 1 |
(18) 256K x 1 |
|
EXTENDED MEMORY CONFIGURATION | ||||||||
|
Size |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
None |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
1MB |
N/A |
N/A |
N/A |
N/A |
On |
On |
Off |
On |
|
1.5MB |
On |
On |
Off |
Off |
On |
On |
Off |
Off |
|
2MB |
On |
Off |
On |
On |
On |
Off |
On |
On |
|
2.5MB |
On |
Off |
On |
Off |
On |
Off |
On |
Off |
|
3MB |
On |
Off |
Off |
On |
On |
Off |
Off |
On |
|
3.5MB |
On |
Off |
Off |
Off |
On |
Off |
Off |
Off |
|
4MB |
Off |
On |
On |
On |
Off |
On |
On |
On |
|
4.5MB |
Off |
On |
On |
Off |
Off |
On |
On |
Off |
|
5MB |
Off |
On |
Off |
On |
Off |
On |
Off |
On |
|
5.5MB |
Off |
On |
Off |
Off |
Off |
On |
Off |
Off |
|
6MB |
Off |
Off |
On |
On |
Off |
Off |
On |
On |
|
6.5MB |
Off |
Off |
On |
Off |
Off |
Off |
On |
Off |
|
7MB |
Off |
Off |
Off |
On |
Off |
Off |
Off |
On |
|
7.5MB |
Off |
Off |
Off |
Off |
N/A |
N/A |
N/A |
N/A |
|
MEMORY CHIP TYPE SELECTION | |
|
Type |
SW2/1 |
|
64KB |
Off |
|
256KB |
On |
|
Both |
On |
|
CONVENTIONAL MEMORY SELECTION | ||
|
Memory |
SW2/3 |
SW2/4 |
|
128KB |
On |
On |
|
512KB through 640KB |
On |
On |
|
None |
Off |
Off |
|
BASE I/O ADDRESS SELECTION | ||||
|
Setting |
SW2/5 |
SW2/6 |
SW2/7 |
SW2/8 |
|
258h - 25Fh |
On |
Off |
On |
Off |
|
268h - 26Fh |
On |
Off |
Off |
On |
|
208h - 20Fh |
On |
On |
On |
On |
|
218h - 21Fh |
On |
On |
On |
Off |
|
2A8h - 2AFh |
Off |
On |
Off |
On |
|
2B8h - 2BFh |
Off |
On |
Off |
Off |
|
2E8h - 2EFh |
Off |
Off |
Off |
On |
