EQUINOX SYSTEMS, INC.
SSM-8I
|
Card Type |
Serial controller |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
Serial ports (8) |
|
Hard Drives supported |
None |
|
Floppy drives supported |
None |
|
Data Bus |
16-bit ISA |
|

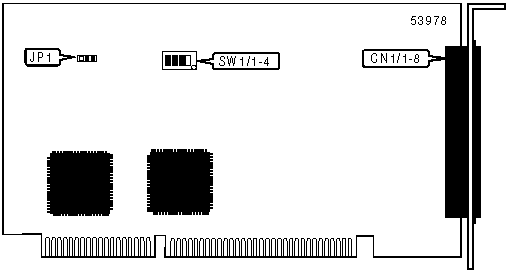

CONNECTIONS | |
|
Function |
Label |
|
RJ-11 serial ports |
CN1/1--8 |
|
USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
Plug and play enabled |
JP1 |
Pins 1 & 2 closed |
|
Plug and play disabled |
JP1 |
Pins 2 & 3 closed |
|
BASE I/O ADDRESS SELECTION | ||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
200h |
Off |
Off |
Off |
Off |
|
220h |
On |
Off |
Off |
Off |
|
240h |
Off |
On |
Off |
Off |
|
260h |
On |
On |
Off |
Off |
|
280h |
Off |
Off |
On |
Off |
|
2AOh |
On |
Off |
On |
Off |
|
2COh |
Off |
On |
On |
Off |
|
2EOh |
On |
On |
On |
Off |
|
300h |
Off |
Off |
Off |
On |
|
320h |
On |
Off |
Off |
On |
|
340h |
Off |
On |
Off |
On |
|
360h |
On |
On |
Off |
On |
|
380h |
Off |
Off |
On |
On |
|
3AOh |
On |
Off |
On |
On |
|
3COh |
Off |
On |
On |
On |
|
3EOh |
On |
On |
On |
On |
