DECISION COMPUTER INTERNATIONAL CO., LTD.
8-BIT ISA INDUSTRIAL CONTROL CARD
|
Card Type |
Data acquisition |
|
Chipset |
Unidentified |
|
I/O Options |
Digital I/O ports (4) |
|
Data Bus |
8-bit ISA |
|

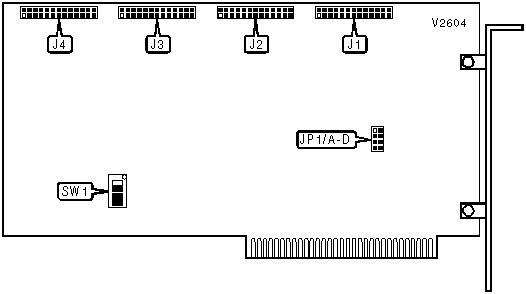

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Digital I/O port 1 (see pinout below) |
J1 |
Digital I/O port 3 (see pinout below) |
J3 |
|
Digital I/O port 2 (see pinout below) |
J2 |
Digital I/O port 4 (see pinout below) |
J4 |
|
J1-J4 PINOUT | |||
|
Function |
Pin |
Function |
Pin |
|
+12V DC power |
1 |
Channel 1 bit 1 |
14 |
|
Ground |
2 |
Channel 1 bit 2 |
15 |
|
+12V DC power |
3 |
Channel 1 bit 3 |
16 |
|
Ground |
4 |
Channel 1 bit 4 |
17 |
|
Channel 0 bit 0 |
5 |
Channel 1 bit 5 |
18 |
|
Channel 0 bit 1 |
6 |
Channel 1 bit 6 |
19 |
|
Channel 0 bit 2 |
7 |
Channel 1 bit 7 |
20 |
|
Channel 0 bit 3 |
8 |
Channel 0 output |
21 |
|
Channel 0 bit 4 |
9 |
Channel 1 output |
22 |
|
Channel 0 bit 5 |
10 |
+5V DC power |
23 |
|
Channel 0 bit 6 |
11 |
Ground |
24 |
|
Channel 0 bit 7 |
12 |
-12V DC power |
25 |
|
Channel 1 bit 0 |
13 |
Ground |
26 |
|
Note:J2 through J4 are wired identically to J1. J1 has the signals for channels 0 and 1. J2 through J4 have the signals for channels 2 through 7, respectively. | |||
|
WAIT STATES | ||||
|
Setting |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
|
0 |
Closed |
Open |
Open |
Open |
|
1 |
Open |
Closed |
Open |
Open |
|
2 |
Open |
Open |
Closed |
Open |
|
3 |
Open |
Open |
Open |
Closed |
|
BASE I/O ADDRESS | |||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | |
| » |
180h |
On |
On |
On |
On |
|
188h |
On |
On |
On |
Off | |
|
190h |
On |
On |
Off |
On | |
|
198h |
On |
On |
Off |
Off | |
|
1A0h |
On |
Off |
On |
On | |
|
1A8h |
On |
Off |
On |
Off | |
|
1B0h |
On |
Off |
Off |
On | |
|
1B8h |
On |
Off |
Off |
Off | |
|
1C0h |
Off |
On |
On |
On | |
|
1C8h |
Off |
On |
On |
Off | |
|
1D0h |
Off |
On |
Off |
On | |
|
1D8h |
Off |
On |
Off |
Off | |
|
1E0h |
Off |
Off |
On |
On | |
|
1E8h |
Off |
Off |
On |
Off | |
|
1F0h |
Off |
Off |
Off |
On | |
|
1F8h |
Off |
Off |
Off |
Off | |
