DECISION COMPUTER INTERNATIONAL CO., LTD.
PCCOM 8-BIT ISA 8-PORT RJ-11 RS-232/422
|

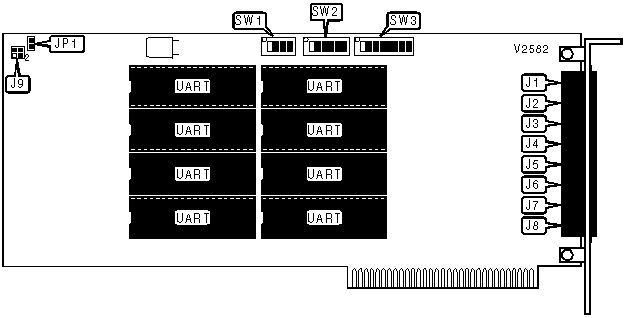

Card Type |
Serial |
|
Chipset |
GoldStar |
|
I/O Options |
Serial ports (8) |
|
Data Bus |
8-bit ISA |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Serial port 1 |
J1 |
Serial port 6 |
J6 |
|
Serial port 2 |
J2 |
Serial port 7 |
J7 |
|
Serial port 3 |
J3 |
Serial port 8 |
J8 |
|
Serial port 4 |
J4 |
Daisy chain connector (see pinout below) |
J9 |
|
Serial port 5 |
J5 | ||
|
J9 PINOUT | |||
|
Function |
Pin |
Function |
Pin |
|
Daisy chain out |
1 |
Daisy chain in |
3 |
|
Daisy chain out |
2 |
Daisy chain in |
4 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Interrupt master |
JP1 |
Closed |
|
Interrupt slave |
JP1 |
Open | |
| » |
Factory configured - do not alter |
SW3/7 |
On |
| » |
Interrupt vector enabled |
SW3/8 |
Off |
|
Interrupt vector disabled |
SW3/8 |
On | |
|
Note:Only one board per system should be set to interrupt master. | |||
|
BASE I/O ADDRESS | ||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
000h |
On |
On |
On |
On |
|
040h |
On |
On |
On |
Off |
|
080h |
On |
On |
Off |
On |
|
0C0h |
On |
On |
Off |
Off |
|
100h |
On |
Off |
On |
On |
|
140h |
On |
Off |
On |
Off |
|
180h |
On |
Off |
Off |
On |
|
1C0h |
On |
Off |
Off |
Off |
|
200h |
Off |
On |
On |
On |
|
240h |
Off |
On |
On |
Off |
|
280h |
Off |
On |
Off |
On |
|
2C0h |
Off |
On |
Off |
Off |
|
300h |
Off |
Off |
On |
On |
|
340h |
Off |
Off |
On |
Off |
|
380h |
Off |
Off |
Off |
On |
|
3C0h |
Off |
Off |
Off |
Off |
|
INTERRUPT | ||||||
|
Setting |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
|
IRQ2 |
On |
Off |
Off |
Off |
Off |
Off |
|
IRQ3 |
Off |
On |
Off |
Off |
Off |
Off |
|
IRQ4 |
Off |
Off |
On |
Off |
Off |
Off |
