CREATIVE LABS, INC.
SOUNDBLASTER 16 VER. 2
|
Card Type |
Sound card |
|
Chipset/Controller |
Creative Labs |
|
I/O Options |
CD ROM interface, game/MIDI port, line in, microphone jack, MIDI extension port, speaker, volume control |
|
Maximum DRAM |
N/A |
|

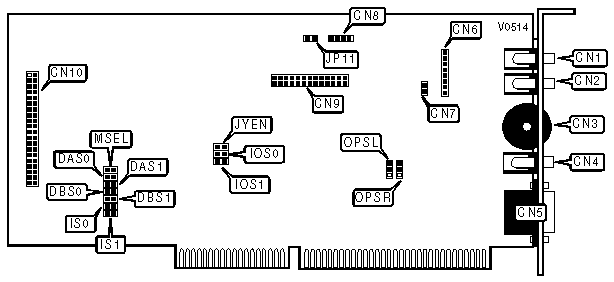

CONNECTIONS | |||
|
Purpose
|
Location
|
Purpose
|
Location
|
|
Line in |
CN1 |
2-pin audio extension connector |
CN7 |
|
Microphone jack |
CN2 |
CD audio connector |
CN8 |
|
Volume control |
CN3 |
MIDI extension connector |
CN9 |
|
Speaker jack |
CN4 |
CD ROM interface |
CN10 |
|
Game/MIDI port |
CN5 |
PC speaker connector |
JP11 |
|
8-pin audio extension connector |
CN6 | ||
|
I/O ADDRESS SELECT | |||
|
Address |
I0S0 |
I0S1 | |
| » |
220h |
Closed |
Closed |
|
240h |
Open |
Closed | |
|
260h |
Closed |
Open | |
|
280h |
Open |
Open | |
|
BASE MEMORY ADDRESS SELECT | ||
|
Address |
MSEL | |
| » |
330h |
Closed |
|
300h |
Open | |
|
INTERRUPT CONFIGURATION | |||
|
IRQ |
IS0 |
IS1 | |
| » |
IRQ5 |
Open |
Closed |
|
IRQ2 |
Closed |
Closed | |
|
IRQ7 |
Closed |
Open | |
|
IRQ10 |
Open |
Open | |
|
8-BIT DMA CHANNEL SELECT | |||
|
Channel |
DAS0 |
DAS1 | |
| » |
1 |
Open |
Closed |
|
0 |
Closed |
Closed | |
|
3 |
Closed |
Open | |
|
16-BIT DMA CHANNEL SELECT | |||
|
Channel |
DBS0 |
DBS1 | |
| » |
5 |
Closed |
Closed |
|
6 |
Open |
Closed | |
|
7 |
Closed |
Open | |
|
GAME PORT CONFIGURATION | ||
|
Port |
JYEN | |
| » |
Enabled |
Closed |
|
Disabled |
Open | |
|
AUDIO OUTPUT AMPLIFIER SELECT | |||
|
Select |
OPSL |
OPSR | |
| » |
Internal amplifier |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
External amplifier |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
