DTK COMPUTER, INC.
PII-108 RS-232 DUAL I/O CARD
|
Card Type |
Dual I/O card |
|
Chipset/Controller |
Unidentified |
|
I/O Options |
Serial ports (2) |
|
Maximum DRAM |
N/A |
|

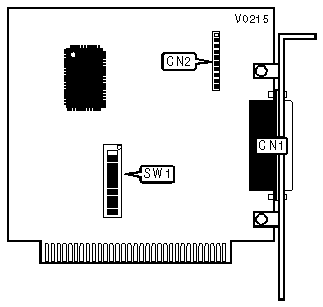

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port 1 |
CN1 |
Serial port 2 |
CN2 |
|
SERIAL PORT CONFIGURATION | ||||||||
|
Port 1 |
Port 2 |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/9 |
SW1/10 | |
| » |
COM1 |
COM2 |
On |
On |
Off |
Off |
Off |
Off |
|
COM1 |
Disabled |
On |
On |
Off |
Off |
Off |
Off | |
|
COM2 |
COM1 |
Off |
Off |
Off |
Off |
On |
On | |
|
COM2 |
Disabled |
Off |
Off |
Off |
Off |
On |
Off | |
|
COM3 |
COM4 |
Off |
Off |
On |
On |
Off |
Off | |
|
SERIAL PORT INTERRUPT SELECTION | ||||||
|
Port 1 |
Port 2 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
| » |
4 |
3 |
On |
Off |
Off |
On |
|
3 |
4 |
Off |
On |
On |
Off | |
