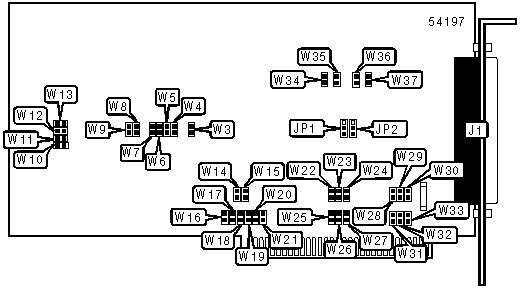

AMERICAN DATA AQUISITION CORPORATION
5532DMA REV.0
|
Card Type |
Data Aquisition |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
Analog input, digital input |
|
Hard Drives supported |
None |
|
Floppy drives supported |
None |
|
Data Bus |
8-bit ISA |
|
Card Size |
Half length |
|
CONNECTIONS | |
|
Function |
Label |
|
50-pin analog/digital signals connector |
J1 |
|
PORT A/B DMA CHANNEL SELECTION | ||||||
|
Channel |
W22 |
W23 |
W24 |
W28 |
W29 |
W30 |
|
1 |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
2 |
Open |
Closed |
Open |
Open |
Closed |
Open |
|
3 |
Closed |
Open |
Open |
Open |
Open |
Closed |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Closed |
|
PORT C/D DMA CHANNEL SELECTION | ||||||
|
Channel |
W25 |
W26 |
W27 |
W31 |
W32 |
W33 |
|
1 |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
2 |
Open |
Closed |
Open |
Open |
Closed |
Open |
|
3 |
Closed |
Open |
Open |
Open |
Open |
Closed |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Closed |
|
DIO PORT A CONFIGURATION | |||
|
Function |
Label |
Position | |
|
8 bit input mode enabled |
JP2 |
Pins 2 & 3 closed | |
|
16 bit input mode enabled |
JP2 |
Pins 1 & 2 closed | |
| » |
Input enabled |
W10 |
Closed |
|
Output enabled |
W10 |
Open | |
|
Note: In 16 bit mode, port A data is latched when port B data is latched. | |||
|
DIO PORT B CONFIGURATION | |||
|
Function |
Label |
Position | |
| » |
Input enabled |
W11 |
Closed |
|
Output enabled |
W11 |
Open | |
| » |
IRQ interrupt disabled |
W14 |
Open |
|
IRQ interrupt enabled |
W14 |
Closed | |
| » |
Handshaking output disabled |
W35 |
Closed |
|
Handshaking output enabled |
W35 |
Open | |
| » |
Handshaking input disabled |
W36 |
Closed |
|
Handshaking input enabled |
W36 |
Open | |
|
DIO PORT C CONFIGURATION | |||
|
Function |
Label |
Position | |
|
8 bit input mode enabled |
JP1 |
Pins 2 & 3 closed | |
|
16 bit input mode enabled |
JP1 |
Pins 1 & 2 closed | |
| » |
Output enabled |
W12 |
Open |
|
Input enabled |
W12 |
Closed | |
|
Note: In 16 bit mode, port C data is latched when port D data is latched. | |||
|
DIO PORT D CONFIGURATION | |||
|
Function |
Label |
Position | |
| » |
Output enabled |
W13 |
Open |
|
Input enabled |
W13 |
Closed | |
| » |
IRQ interrupt disabled |
W15 |
Open |
|
IRQ interrupt enabled |
W15 |
Closed | |
| » |
Handshaking output disabled |
W34 |
Closed |
|
Handshaking output enabled |
W34 |
Open | |
| » |
Handshaking input disabled |
W37 |
Closed |
|
Handshaking input enabled |
W37 |
Open | |
|
BASE I/O ADDRESS SELECTION | ||||||||
|
Setting |
W9 |
W8 |
W7 |
W6 |
W5 |
W4 |
W3 | |
|
000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
008h |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
010h |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
018h |
Open |
Open |
Open |
Open |
Open |
Closed |
Closed | |
|
020h |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
| » |
100h |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
3D8h |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
Closed | |
|
3E0h |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Open | |
|
3E8h |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed | |
|
3F0h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open | |
|
3F8h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
Note: A total of 128 base address settings are available. The jumpers are a binary representation of the decimal memory addresses. W9 is the Most Significant Bit and jumper W3 is the Least Significant Bit. The jumpers have the following decimal values:W9=512, W8=256, W7=128, W6=64, W5=32, W4=16, W3=8. Turn off the switches and add the values of the switches to obtain the correct memory address. (Close=1, Open=0) | ||||||||
|
IRQ INTERRUPT SELECTION | |||||||
|
IRQ |
W16 |
W17 |
W18 |
W19 |
W20 |
W21 | |
|
IRQ2 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ6 |
Open |
Open |
Open |
Open |
Closed |
Open | |
| » |
IRQ7 |
Open |
Open |
Open |
Open |
Open |
Closed |
