AMERICAN DATA AQUISITION CORPORATION
5508RTD
|
Card Type |
Data Acquisition |
|
Chip Set |
None |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
Analog input, digital input |
|
Data Bus |
8-bit ISA |
|
Card Size |
Three-quarter length |
|

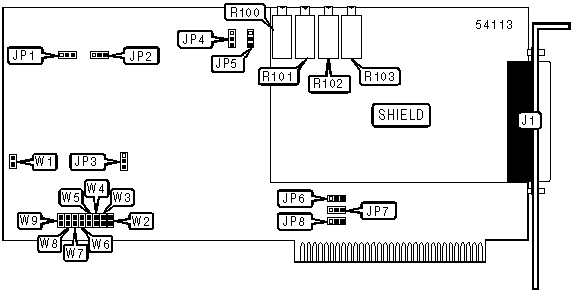

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
37-pin analog/digital signals connector |
J1 |
A/D converter range selector |
R102 |
|
Unipolar offset selector |
R100 |
Zero degree C offset null adjuster |
R103 |
|
Bipolar offset selector |
R101 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
A/D data coding - two’s compliment |
JP1 |
Pins 2 & 3 closed |
|
A/D data coding - straight binary |
JP1 |
Pins 1 & 2 closed | |
| » |
A/D data coding - sign extend |
JP2 |
Pins 1 & 2 closed |
|
A/D data coding - zero extend |
JP2 |
Pins 2 & 3 closed | |
| » |
Hardware trigger internal |
JP3 |
Pins 2 & 3 closed |
|
Hardware trigger external |
JP3 |
Pins 1 & 2 closed | |
| » |
Scan disabled |
W1 |
Open |
|
Scan enabled |
W1 |
Closed | |
|
A/D RANGE SELECTION | |||
|
Polarity |
Voltage |
JP4 |
JP5 |
|
Bipolar |
+ 5V |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
Unipolar |
0 - 10V |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
Bipolar |
+ 10V |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
BASE I/O ADDRESS SELECTION | |||||||||
|
Setting |
W9 |
W8 |
W7 |
W6 |
W5 |
W4 |
W3 |
W2 | |
|
000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
010h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
020h |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
030h |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Closed | |
|
040h |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
| » |
110h |
Open |
Open |
Open |
Closed |
Open |
Closed |
Open |
Open |
|
FB0h |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
Closed | |
|
FC0h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Open | |
|
FD0h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed | |
|
FE0h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open | |
|
FF0h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
Note: A total of 256 base address settings are available. The jumpers are a binary representation of the decimal memory addresses. W9 is the Most Significant Bit and jumper W2 is the Least Significant Bit. The jumpers have the following decimal values: W9=2048, W8=1024, W7=512, W6=256, W5=128, W4=64, W3=32, W2=16. Turn off the switches and add the values of the switches to obtain the correct memory address. (Close=1, Open=0) | |||||||||
|
IRQ INTERRUPT SELECTION | ||||
|
IRQ |
JP6 |
JP7 |
JP8 | |
| » |
None |
Open |
Open |
Open |
|
IRQ2 |
Open |
Open |
Pins 1 & 2 closed | |
|
IRQ3 |
Open |
Pins 1 & 2 closed |
Open | |
|
IRQ4 |
Pins 1 & 2 closed |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Pins 2 & 3 closed | |
|
IRQ6 |
Open |
Pins 2 & 3 closed |
Open | |
|
IRQ7 |
Pins 2 & 3 closed |
Open |
Open | |
