ARGUS TECHNOLOGIES CO., LTD.
JA-162I
|
Card Type |
Serial |
|
Processor |
80286 |
|
Processor Speed |
Unidentified |
|
Maximum Onboard Memory |
16KB dual-ported DRAM |
|
Chipset |
Unidentified |
|
I/O Options |
Serial ports (16) |
|
Data Bus |
16-bit ISA |
|

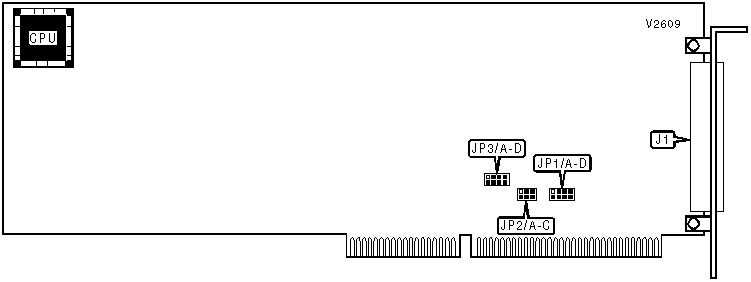

CONNECTIONS | |
|
Function |
Label |
|
Serial ports |
J1 |
|
Note:Standard serial ports are provided on an included adapter. | |
|
SHARED RAM ADDRESS | |||||||
|
Setting |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
JP2/A |
JP2/B |
JP2/C |
|
C0000h |
Closed |
Open |
Open |
Open |
Closed |
Open |
Open |
|
C4000h |
Open |
Closed |
Open |
Open |
Closed |
Open |
Open |
|
C8000h |
Open |
Open |
Closed |
Open |
Closed |
Open |
Open |
|
CC000h |
Open |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
D0000h |
Closed |
Open |
Open |
Open |
Open |
Closed |
Open |
|
D4000h |
Open |
Closed |
Open |
Open |
Open |
Closed |
Open |
|
D8000h |
Open |
Open |
Closed |
Open |
Open |
Closed |
Open |
|
DC000h |
Open |
Open |
Open |
Closed |
Open |
Closed |
Open |
|
E0000h |
Closed |
Open |
Open |
Open |
Open |
Open |
Closed |
|
E4000h |
Open |
Closed |
Open |
Open |
Open |
Open |
Closed |
|
E8000h |
Open |
Open |
Closed |
Open |
Open |
Open |
Closed |
|
EC000h |
Open |
Open |
Open |
Closed |
Open |
Open |
Closed |
|
INTERRUPT | ||||
|
Setting |
JP3/A |
JP3/B |
JP3/C |
JP3/D |
|
IRQ10 |
Open |
Open |
Open |
Closed |
|
IRQ11 |
Open |
Open |
Closed |
Open |
|
IRQ12 |
Open |
Closed |
Open |
Open |
|
IRQ15 |
Closed |
Open |
Open |
Open |
