ARNET CORPORATION
COMSTAX INTELLIGENT COMMUNICATIONS CONTROLLER
|
Card Type |
Multi serial card |
|
Chipset Controller |
Unidentified |
|
I/O Options |
serial port (64 on external panels) |
|
Maximum DRAM |
N/A |
|

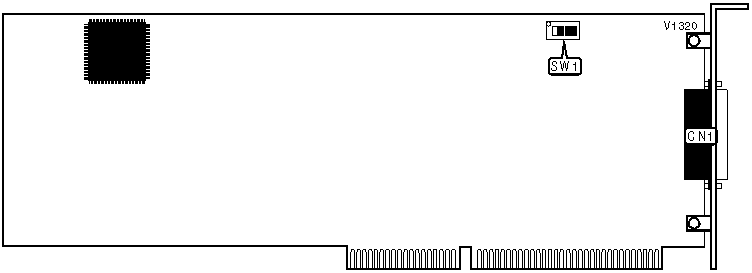

CONNECTIONS | |
|
Purpose |
Location |
|
44-pin serial port interface connector |
CN1 |
|
BASE I/O ADDRESS SELECTION | |||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
|
104h |
Off |
Off |
On |
|
114h |
Off |
On |
Off |
|
124h |
Off |
On |
On |
|
204h |
On |
Off |
Off |
|
224h |
On |
Off |
On |
|
304h |
On |
On |
Off |
|
324h |
On |
On |
On |
|
Disabled |
Off |
Off |
Off |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Switch |
Position |
|
SW1/4 |
Off |
