ADVANCED GRAVIS COMPUTER TECHNOLOGY, LTD.
ULTRASOUND ACE V.1.0
|
Card Type |
Sound wavetable card |
|
Chipset Controller |
ICS 1614 |
|
I/O Options |
Line in, line out |
|
Maximum DRAM |
1MB |
|

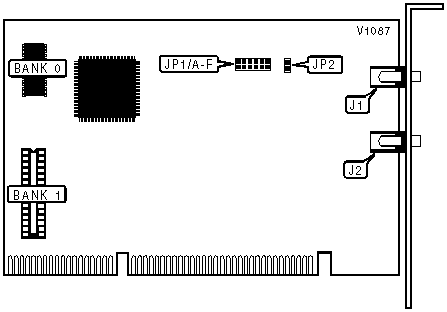

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Line out |
J1 |
Line in |
J2 |
|
BASE I/O ADDRESS SELECTION | |||||||
|
Address |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
JP1/E |
JP1/F | |
| » |
260h |
Open |
Open |
Open |
Open |
Open |
Closed |
|
210h |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
220h |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
230h |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
240h |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
250h |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
ON-BOARD SOUND PROCESSOR CONFIGURATION | ||
|
Setting |
JP2 | |
| » |
Disabled |
Closed |
|
Enabled |
Open | |
|
Note: The Ultrasound is designed for use with anohtersound card. If the Ultrasound is the only sound card in the system, enable the on-board processors. | ||
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
512KB |
(1) 512K x 8 |
NONE |
|
1MB |
(1) 512K x 8 |
(1) 512K x 8 |
