LASERWAVE FUTURA 16
|
Card Type |
Sound card |
|
Chipset Controller |
Unidentified |
|
I/O Options |
CD-ROM audio (2), CD-ROM interface (3), daughter board interface, game/MIDI port, line in, line out, microphone in, speaker out, wavetable connector |
|
Maximum DRAM |
N/A |
|

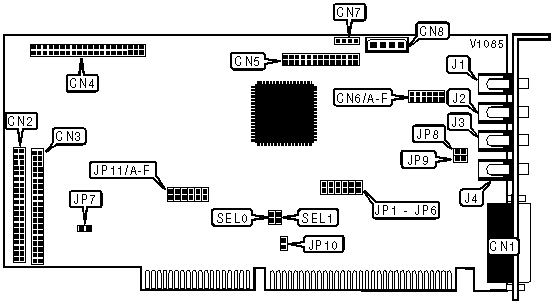

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Game/MIDI port |
CN1 |
Sony CD - audio in |
CN7 |
|
Sony CD-ROM interface (SCSI extension interface) |
CN2 |
Panasonic CD - audio in |
CN8 |
|
Mitsumi CD-ROM interface |
CN3 |
Speaker out |
J1 |
|
Panasonic CD-ROM interface |
CN4 |
Line out |
J2 |
|
Wavetable connector |
CN5 |
Line in |
J3 |
|
Daughter board interface (3D space processor) |
CN6 |
Mic in |
J4 |
|
MICROPHONE SELECTION | |||
|
Setting |
JP8 |
JP9 | |
| » |
All microphone/Electric condenser active |
Closed |
Closed |
|
Dynamic microphone active only |
Open |
Open | |
|
WINDOWS SOUND SYSTEM MODE I/O PORT ADDRESS SELECTION | |||
|
Address |
SEL0 |
SEL1 | |
| » |
530h |
Closed |
Closed |
|
604h |
Open |
Closed | |
|
E80h |
Closed |
Open | |
|
F40h |
Open |
Open | |
|
GAME PORT CONFIGURATION | ||
|
Setting |
JP11/A | |
| » |
Enabled |
Open |
|
Disabled |
Closed | |
|
SOUND BLASTER PRO I/O PORT ADDRESS SELECTION | |||
|
Address |
JP11/B |
JP11/C | |
| » |
220h |
Open |
Closed |
|
240h |
Closed |
Open | |
|
260h |
Open |
Open | |
|
Disabled |
Closed |
Closed | |
|
MPU-401 MIDI PORT CONFIGURATION | ||
|
Setting |
JP11/D | |
| » |
Enabled |
Open |
|
Disabled |
Closed | |
|
MPU-401 MIDI PORT I/O ADDRESS SELECTION | ||
|
Address |
JP11/E | |
| » |
330h - 331h |
Open |
|
320h - 321h |
Closed | |
|
GAME PORT I/O ADDRESS SELECTION | ||
|
Address |
JP11/F | |
| » |
201h |
Open |
|
200h - 207h |
Closed | |
|
CD-ROM SELECTION | ||
|
Setting |
JP7 | |
| » |
Panasonic AT-bus |
Closed |
|
Sony, Mitsumi, or SCSI bus |
Open | |
|
CD-ROM I/O PORT ADDRESS SELECTION | ||
|
Address |
JP10 | |
| » |
340h |
Open |
|
320h |
Closed | |
|
SCSI CD-ROM INTERRUPT SELECTION | ||||
|
IRQ |
JP4 |
JP5 |
JP6 | |
| » |
Disabled |
Open |
Open |
Open |
|
5 |
Open |
Open |
Closed | |
|
12 |
Open |
Closed |
Open | |
|
15 |
Closed |
Open |
Open | |
|
MPU-401 MIDI PORT INTERRUPT SELECTION | ||||
|
IRQ |
JP1 |
JP2 |
JP3 | |
| » |
9 |
Closed |
Open |
Open |
|
5 |
Open |
Open |
Closed | |
|
7 |
Open |
Closed |
Open | |
|
Disabled |
Open |
Open |
Open | |
|
3D SPACE PROCESSOR INTERFACE CONFIGURATION | |||||||
|
Setting |
CN6/A |
CN6/B |
CN6/C |
CN6/D |
CN6/E |
CN6/F | |
| » |
Not attached |
Closed |
Closed |
Open |
Closed |
Closed |
Open |
|
Attached |
Open |
Open |
Open |
Open |
Open |
Open | |
|
Note: If daughter board is not attached add jumpers to the interface so sound board can operate. If daughter board is attached remove all jumpers from interface before connecting. | |||||||
