AST RESEARCH, INC.
G-9 SIX PAK PLUS
|
Card Type |
Memory Expansion |
|
Chipset Controller |
Unidentified |
|
I/O Options |
(1) Parallel, (2) Serial |
|
Maximum Dram |
384KB |
|

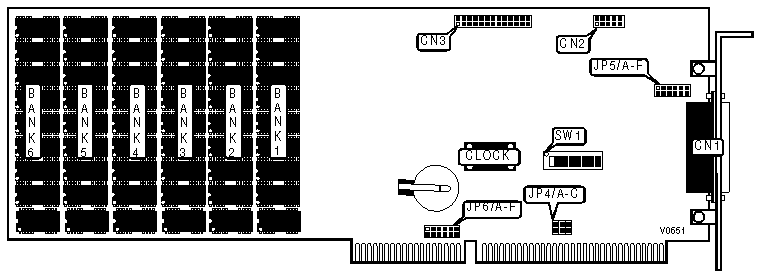

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
25-pin serial port external |
CN1 |
25-pin parallel port |
CN3 |
|
9-pin serial port Internal |
CN2 | ||
|
USER CONFIGURABLE SETTING | ||
|
Purpose |
Jumper |
Setting |
|
COM1 enabled |
JP6/A |
Closed |
|
COM1 disabled |
JP6/A |
Open |
|
COM2 enabled |
JP6/B |
Closed |
|
COM2 disabled |
JP6/B |
Open |
|
LPT1 enabled |
JP6/C |
Closed |
|
LPT1 disabled |
JP6/C |
Open |
|
LPT2 enabled |
JP6/D |
Closed |
|
LPT2 disabled |
JP6/D |
Open |
|
Note: COM settings refer only to CN1. | ||
|
USER CONFIGURABLE SETTINGS (CONTINUED) | ||
|
Purpose |
Jumper |
Setting |
|
Game port enabled |
JP6/E |
Closed |
|
Game port disabled |
JP6/E |
Open |
|
Clock enabled |
JP6/F |
Closed |
|
Clock disabled |
JP6/F |
Open |
|
Not Used |
SW1/7 |
N/A |
|
Parity enabled |
SW1/8 |
On |
|
Parity disabled |
SW1/8 |
Off |
|
DRAM CONFIGURATION | ||||
|
Starting Address |
Board RAM |
SW1/1 |
SW1/2 |
SW1/3 |
|
64KB |
384KB |
Off |
Off |
Off |
|
128KB |
384KB |
Off |
Off |
On |
|
192KB |
384KB |
Off |
On |
Off |
|
256KB |
384KB |
Off |
On |
On |
|
320KB |
320KB |
On |
Off |
Off |
|
384KB |
256KB |
On |
Off |
On |
|
448KB |
192KB |
On |
On |
Off |
|
512KB |
128KB |
On |
On |
On |
|
BANK CONFIGURATION | ||||
|
Banks Installed |
Board RAM |
SW1/4 |
SW1/5 |
SW1/6 |
|
None |
0KB |
Off |
Off |
Off |
|
1 |
64KB |
Off |
Off |
On |
|
1 & 2 |
128KB |
Off |
On |
Off |
|
1 & 2 & 3 |
192KB |
Off |
On |
On |
|
1 & 2 & 3 & 4 |
256KB |
On |
Off |
Off |
|
1 & 2 & 3 & 4 & 5 |
320KB |
On |
Off |
On |
|
All Banks |
384KB |
On |
On |
Off |
|
DRAM CONFIGURATION | ||||||
|
Size |
Bank 1 |
Bank 2 |
Bank 3 |
Bank 4 |
Bank 5 |
Bank 6 |
|
64KB |
(9) 64K x 1 |
NONE |
NONE |
NONE |
NONE |
NONE |
|
128KB |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
NONE |
NONE |
NONE |
|
192KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
NONE |
NONE |
|
256KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
NONE |
|
320KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
|
384KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
|
SERIAL PORT 1 CONFIGURATION | ||
|
Function |
JP5/A |
JP5/B |
|
Force CTS true |
Closed |
Open |
|
CTS normal |
Open |
Closed |
|
SERIAL PORT 1 CONFIGURATION (CONTINUED) | ||
|
Function |
JP5/C |
JP5/D |
|
Force DSR true |
Closed |
Open |
|
DSR normal |
Open |
Closed |
|
SERIAL PORT 1 CONFIGURATION (CONTINUED) | ||
|
Function |
JP5/E |
JP5/F |
|
Force DCD true |
Closed |
Open |
|
DCD normal |
Open |
Closed |
|
COM PORT INTERRUPT CONFIGURATION | ||
|
Function |
JP4/A |
JP4/B |
|
COM1 & IRQ4 |
Open |
Closed |
|
COM2 & IRQ3 |
Closed |
Open |
|
COM PORT INTERRUPT CONFIGURATION | |
|
Function |
JP4/C |
|
LPT1 - IRQ7 enable |
Closed |
|
LPT1 - IRQ7 disable |
Open |
