AST RESEARCH, INC.
G-8 SIX PAK PLUS
|
Card Type |
Memory Expansion/Multi-I/O |
|
Chipset Controller |
Unidentified |
|
I/O Options |
Parallel port, Serial port (2) |
|
Maximum Dram |
384KB |
|

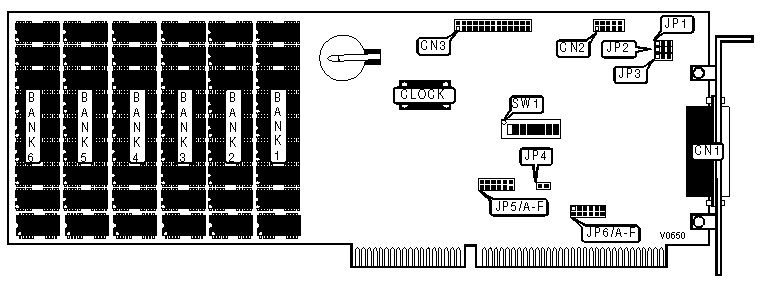

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
25-pin serial port external |
CN1 |
25-pin parallel port |
CN3 |
|
9-pin serial port Internal |
CN2 | ||
|
PARALLEL PORT INTERRUPT SELECT | |
|
Setting |
JP4 |
|
LPT1 IRQ7 enabled |
Closed |
|
LPT1 IRQ7 disabled |
Open |
|
COM1 SELECT | ||
|
COM |
JP5/A |
JP5/B |
|
COM1 |
Closed |
Open |
|
COM2 |
Open |
Closed |
|
Note: COM settings refer only to CN1. | ||
|
PARALLEL PORT SELECT | ||
|
Setting |
JP5/C |
JP5/D |
|
LPT1 |
Closed |
Open |
|
LPT2 |
Open |
Closed |
|
GAME PORT SELECT | |
|
Setting |
JP5/E |
|
Enabled |
Closed |
|
Disabled |
Open |
|
CLOCK SELECT | |
|
Setting |
JP5/F |
|
Enabled |
Closed |
|
Disabled |
Open |
|
FACTORY CONFIGURED SETTING | |
|
Switch |
Setting |
|
SW1/7 |
N/A |
|
PARITY SELECT | |
|
Setting |
SW1/8 |
|
Enabled |
On |
|
Disabled |
Off |
|
DRAM CONFIGURATION | ||||
|
Starting Address |
Board RAM |
SW1/1 |
SW1/2 |
SW1/3 |
|
64KB |
384KB |
Off |
Off |
Off |
|
128KB |
384KB |
Off |
Off |
On |
|
192KB |
384KB |
Off |
On |
Off |
|
256KB |
384KB |
Off |
On |
On |
|
320KB |
320KB |
On |
Off |
Off |
|
384KB |
256KB |
On |
Off |
On |
|
448KB |
192KB |
On |
On |
Off |
|
512KB |
128KB |
On |
On |
On |
|
BANK CONFIGURATION | ||||
|
Banks Installed |
Board RAM |
SW1/4 |
SW1/5 |
SW1/6 |
|
None |
0KB |
Off |
Off |
Off |
|
1 |
64KB |
Off |
Off |
On |
|
1 & 2 |
128KB |
Off |
On |
Off |
|
1 & 2 & 3 |
192KB |
Off |
On |
On |
|
1 & 2 & 3 & 4 |
256KB |
On |
Off |
Off |
|
1 & 2 & 3 & 4 & 5 |
320KB |
On |
Off |
On |
|
All Banks |
384KB |
On |
On |
Off |
|
DRAM CONFIGURATION | ||||||
|
Size |
Bank 1 |
Bank 2 |
Bank 3 |
Bank 4 |
Bank 5 |
Bank 6 |
|
64KB |
(9) 64K x 1 |
NONE |
NONE |
NONE |
NONE |
NONE |
|
128KB |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
NONE |
NONE |
NONE |
|
192KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
NONE |
NONE |
|
256KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
NONE |
|
320KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
|
384KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
|
INTERRUPT CONFIGURATION | ||||
|
IRQ |
JP6/C |
JP6/D |
JP6/E |
JP6/F |
|
IRQ4 |
Closed |
Open |
Open |
Open |
|
IRQ5 |
Open |
Closed |
Open |
Open |
|
IRQ7 |
Open |
Open |
Closed |
Open |
|
IRQ2 |
Open |
Open |
Open |
Closed |
|
SERIAL PORT 1 CONFIGURATION | |
|
Function |
JP1 |
|
Force CTS true |
Pins 2 & 3 closed |
|
CTS normal |
Pins 1 & 2 closed |
|
SERIAL PORT 1 CONFIGURATION | |
|
Function |
JP2 |
|
Force DSR true |
Pins 2 & 3 closed |
|
DSR normal |
Pins 1 & 2 closed |
|
SERIAL PORT 1 CONFIGURATION | |
|
Function |
JP3 |
|
Force DCD true |
Pins 2 & 3 closed |
|
DCD normal |
Pins 1 & 2 closed |
|
SERIAL PORT 1 IRQ4 SELECT | |
|
IRQ4 |
JP6/A |
|
Enabled |
Closed |
|
Disabled |
Open |
|
SERIAL PORT 2 IRQ3 SELECT | |
|
IRQ3 |
JP6/B |
|
Enabled |
Closed |
|
Disabled |
Open |
