ARNET CORPORATION
SMARTPORT PLUS
|
Card Type |
I/O controller |
|
Chipset/Controller |
Intel |
|
I/O Options |
Serial ports (8 - 32) |
|
Maximum DRAM |
N/A |
|

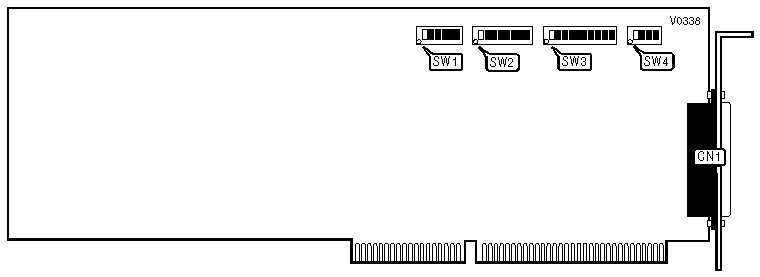

CONNECTIONS | |
|
Purpose |
Location |
|
DB-37 connector |
CN1 |
|
Note:The DB-37 connector interfaces to an external connector box with 8 to 32 DB-25 ports. | |
|
INTERRUPT SELECT | ||||||||||
|
IRQ |
SW3/1 |
SW3/2 |
SW3/3 |
SW3/4 |
SW3/5 |
SW3/6 |
SW3/7 |
SW3/8 |
SW3/9 |
SW3/10 |
|
Dis. |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
2 |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
3 |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
4 |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
5 |
Off |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
6 |
Off |
Off |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
|
7 |
Off |
Off |
Off |
Off |
Off |
On |
Off |
Off |
Off |
Off |
|
10 |
Off |
Off |
Off |
Off |
Off |
Off |
On |
Off |
Off |
Off |
|
11 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On |
Off |
Off |
|
12 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On |
Off |
|
15 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On |
|
I/O ADDRESS CONFIGURATION | ||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
100h |
On |
On |
On |
On |
Off |
On |
|
110h |
Off |
On |
On |
On |
Off |
On |
|
120h |
On |
Off |
On |
On |
Off |
On |
|
180h |
On |
On |
On |
Off |
Off |
On |
|
190h |
Off |
On |
On |
Off |
Off |
On |
|
1A0h |
On |
Off |
On |
Off |
Off |
On |
|
1B0h |
Off |
Off |
On |
Off |
Off |
On |
|
200h |
On |
On |
On |
On |
On |
Off |
|
270h |
Off |
Off |
Off |
On |
On |
Off |
|
280h |
On |
On |
On |
Off |
On |
Off |
|
290h |
Off |
On |
On |
Off |
On |
Off |
|
2A0h |
On |
Off |
On |
Off |
On |
Off |
|
2B0h |
Off |
Off |
On |
Off |
On |
Off |
|
2C0h |
On |
On |
Off |
Off |
On |
Off |
|
2D0h |
Off |
On |
Off |
Off |
On |
Off |
|
2E0h |
On |
Off |
Off |
Off |
On |
Off |
|
2F0h |
Off |
Off |
Off |
Off |
On |
Off |
|
300h |
On |
On |
On |
On |
Off |
Off |
|
310h |
Off |
On |
On |
On |
Off |
Off |
|
340h |
On |
On |
Off |
On |
Off |
Off |
|
MEMORY SIZE/LOCATION CONFIGURATION | |||||
|
Size of Dual Port |
Location |
SW4/1 |
SW4/2 |
SW4/3 |
SW4/4 |
|
64KB |
Determined by SW2 |
Off |
Off |
Off |
Off |
|
32KB |
SW2 + 0 |
On |
On |
On |
Off |
|
32KB |
SW2 + 32KB (8000h) |
Off |
On |
On |
Off |
|
16KB |
SW2 + 0 |
On |
On |
On |
On |
|
16KB |
SW2 + 16KB (4000h) |
On |
Off |
On |
On |
|
16KB |
SW2 + 32KB (8000h) |
Off |
On |
On |
On |
|
16KB |
SW2 + 48KB (C000h) |
Off |
Off |
On |
On |
|
MEMORY ADDRESS CONFIGURATION | ||||||||
|
Address |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
SW2/7 |
SW2/8 |
|
080000h |
On |
On |
On |
Off |
On |
On |
On |
On |
|
090000h |
Off |
On |
On |
Off |
On |
On |
On |
On |
|
0C0000h |
On |
On |
Off |
Off |
On |
On |
On |
On |
|
0D0000h |
Off |
On |
Off |
Off |
On |
On |
On |
On |
|
0A0000h |
On |
Off |
On |
Off |
On |
On |
On |
On |
|
180000h |
On |
On |
On |
Off |
Off |
On |
On |
On |
|
800000h |
On |
On |
On |
On |
On |
On |
On |
Off |
|
810000h |
Off |
On |
On |
On |
On |
On |
On |
Off |
|
C00000h |
On |
On |
On |
On |
On |
On |
Off |
Off |
|
C10000h |
Off |
On |
On |
On |
On |
On |
Off |
Off |
|
C20000h |
On |
Off |
On |
On |
On |
On |
Off |
Off |
|
E00000h |
On |
On |
On |
On |
On |
Off |
Off |
Off |
|
E10000h |
Off |
On |
On |
On |
On |
Off |
Off |
Off |
|
E20000h |
On |
Off |
On |
On |
On |
Off |
Off |
Off |
|
F00000h |
On |
On |
On |
On |
Off |
Off |
Off |
Off |
|
F10000h |
Off |
On |
On |
On |
Off |
Off |
Off |
Off |
|
F20000h |
On |
Off |
On |
On |
Off |
Off |
Off |
Off |
|
F30000h |
Off |
Off |
On |
On |
Off |
Off |
Off |
Off |
|
F40000h |
On |
On |
Off |
On |
Off |
Off |
Off |
Off |
|
F50000h |
Off |
On |
Off |
On |
Off |
Off |
Off |
Off |
|
F60000h |
On |
Off |
Off |
On |
Off |
Off |
Off |
Off |
|
F70000h |
Off |
Off |
Off |
On |
Off |
Off |
Off |
Off |
|
RECOMMENDED OPERATING SYSTEM CONFIGURATIONS | |||||
|
Operating System |
Address Setting |
I/O Address |
Memory Address |
IRQ |
Memory Size |
|
BOS/LAN, MBOS/5 |
Primary |
2C0h |
0C0000h |
IRQ10 |
64KB & 0 Offset |
|
BOS/LAN, MBOS/5 |
Primary |
2C0h |
0C0000h |
IRQ11 |
64KB & 0 Offset |
|
BOS/LAN, MBOS/5 |
Primary |
2C0h |
0C0000h |
IRQ12 |
64KB & 0 Offset |
|
BOS/LAN, MBOS/5 |
Primary |
2C0h |
0C0000h |
IRQ15 |
64KB & 0 Offset |
|
BOS/LAN, MBOS/5 |
Alternate |
2D0h |
0D0000h |
IRQ10 |
64KB & 0 Offset |
|
BOS/LAN, MBOS/5 |
Alternate |
2D0h |
0D0000h |
IRQ11 |
64KB & 0 Offset |
|
BOS/LAN, MBOS/5 |
Alternate |
2D0h |
0D0000h |
IRQ14 |
64KB & 0 Offset |
|
BOS/LAN, MBOS/5 |
Alternate |
2D0h |
0D0000h |
IRQ15 |
64KB & 0 Offset |
|
Concurrent DOS 386 |
Primary |
280h |
F00000h |
Not used |
64KB & 0 Offset |
|
Concurrent DOS 386 |
Alternate |
2C0h |
0D0000h |
Not used |
64KB & 0 Offset |
|
DTM-PC MUMPS |
Primary |
340h |
0D0000h |
Not used |
64KB & 0 Offset |
|
DTM-PC MUMPS |
Alternate |
280h |
0D0000h |
Not used |
64KB & 0 Offset |
|
MSM-PC MUMPS |
For board 1 |
100h |
0A0000h |
IRQ12 |
64KB & 0 Offset |
|
MSM-PC MUMPS |
For board 2 |
340h |
0D0000h |
IRQ11 |
64KB & 0 Offset |
|
MSM-PC 386 MUMPS |
For board 1 |
100h |
F00000h |
IRQ12 |
64KB & 0 Offset |
|
MSM-PC 386 MUMPS |
For board 2 |
340h |
F10000h |
IRQ11 |
64KB & 0 Offset |
|
MSM-PC 386 MUMPS |
For board 3 |
280h |
F20000h |
IRQ10 |
64KB & 0 Offset |
|
MSM-PC 386 MUMPS |
For board 4 |
240h |
F30000H |
IRQ15 |
64KB & 0 Offset |
|
THEOS |
For board 1 |
100h |
FD0000h |
IRQ5 |
64KB & 0 Offset |
|
THEOS |
For board 2 |
110h |
FC0000h |
IRQ7 |
64KB & 0 Offset |
|
THEOS |
For board 3 |
120h |
FB0000h |
IRQ3 |
64KB & 0 Offset |
|
THEOS |
For board 4 |
2C0h |
FA0000h |
IRQ4 |
64KB & 0 Offset |
|
RECOMMENDED OPERATING SYSTEM CONFIGURATIONS (CONTINUED) | |||||
|
Operating System |
Address Setting |
I/O Address |
Memory Address |
IRQ |
Memory Size |
|
UNIX (COM3) |
Primary |
100h |
F00000h |
Not used |
64KB & 0 Offset |
|
UNIX (COM3) |
Alternate |
280h |
F10000h |
Not used |
64KB & 0 Offset |
|
UNIX (COM4) |
Primary |
180h |
F20000h |
Not used |
64KB & 0 Offset |
|
UNIX (COM4) |
Alternate |
300h |
F30000h |
Not used |
64KB & 0 Offset |
|
UNIX (COM5) |
Primary |
1A0h |
F40000h |
Not used |
64KB & 0 Offset |
|
UNIX (COM5) |
Alternate |
2A0h |
F50000h |
Not used |
64KB & 0 Offset |
|
UNIX (COM6) |
Primary |
1B0h |
F60000h |
Not used |
64KB & 0 Offset |
|
UNIX (COM6) |
Alternate |
2B0h |
F70000h |
Not used |
64KB & 0 Offset |
|
VM/386 |
N/A |
300h |
F00000h |
IRQ5 |
64KB & 0 Offset |
