UNIDENTIFIED
SCSI AT BUS HOST ADAPTER
|
Chipset |
Future Domain |
|
Data Bus |
16-bit ISA |
|
Card Size |
Half height, three-quarters length |
|
Hard Drives Supported |
Up to 6 SCSI-2 devices |
|
Floppy Drives Supported |
Four 360KB, 720KB, 1.2MB, or 1.44MB drives |
|

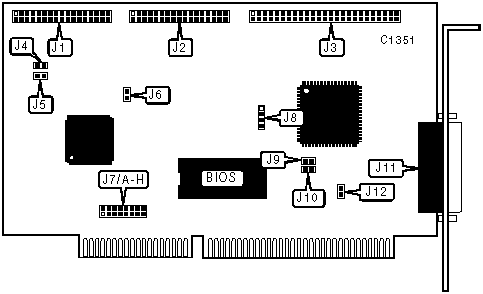

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
34-pin cable connector - primary floppy drive |
J1 |
4-pin drive active LED |
J8 |
|
34-pin cable connector - secondary floppy drive |
J2 |
50-pin SCSI connector - external |
J11 |
|
50-pin SCSI connector - internal |
J3 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
J4 |
Unidentified |
| » |
Factory configured - do not alter (floppy type) |
J5 |
Unidentified |
| » |
Floppy interface enabled |
J6 |
Closed |
|
Floppy interface disabled |
J6 |
Open | |
|
Zero wait states enabled |
J12 |
Closed | |
|
Zero wait states disabled |
J12 |
Open | |
|
INTERRUPT SELECTION | ||||||||
|
Setting |
J7/A |
J7/B |
J7/C |
J7/D |
J7/E |
J7/F |
J7/G |
J7/H |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
BIOS ADDRESS SELECTION | |||
|
Setting |
J9 |
J10 | |
| » |
C800h |
Open |
Closed |
|
CA00h |
Open |
Open | |
|
CE00h |
Closed |
Open | |
|
DE00h |
Closed |
Closed | |
