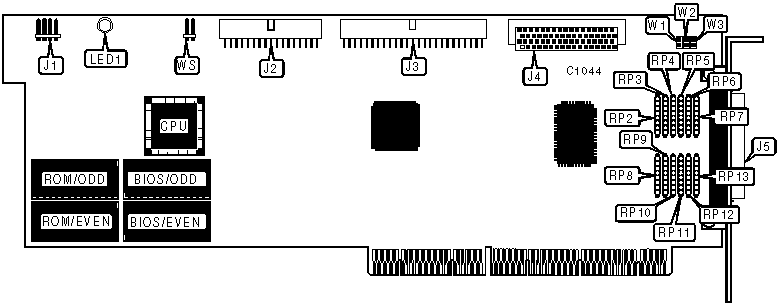

SBE, INC.
WSU-423D
|
Card Type |
Controller |
|
Processor |
80186 |
|
Processor Speed |
20MHz |
|
Chip Set |
Unidentified |
|
Data Bus |
EISA |
|
Hard Drives Supported |
SCSI Differential devices SCSI-3 Differential devices |
|
Floppy Drives Supported |
Unidentified |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Unidentified |
J1 |
68-pin SCSI-3 connector - internal |
J4 |
|
Unidentified |
J2 |
68-pin SCSI-3 connector - external |
J5 |
|
50-pin SCSI connector - internal |
J3 |
Unidentified |
WS |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Active termination for 50-pin SCSI connector enabled |
W1 |
Closed |
|
Active termination for 50-pin SCSI connector disabled |
W1 |
Open | |
| » |
Active termination for 68-pin internal SCSI connector enabled |
W2 |
Closed |
|
Active termination for 68-pin internal SCSI connector disabled |
W2 |
Open | |
| » |
Active termination for 68-pin external SCSI connector enabled |
W3 |
Closed |
|
Active termination for 68-pin external SCSI connector disabled |
W3 |
Open | |
|
SCSI TERMINATION | ||||||
|
J3 |
J4 |
J5 |
RP2 |
RP3 |
RP4 |
RP5 |
|
Used |
Not used |
Not used |
Installed |
Installed |
Installed |
Installed |
|
Used |
Used |
Not used |
Not installed |
Not installed |
Not installed |
Not installed |
|
Used |
Not used |
Used |
Not installed |
Not installed |
Not installed |
Not installed |
|
Not used |
Used |
Not used |
Installed |
Installed |
Installed |
Installed |
|
Not used |
Used |
Used |
Not installed |
Not installed |
Not installed |
Not installed |
|
Not used |
Not used |
Used |
Installed |
Installed |
Installed |
Installed |
|
SCSI TERMINATION (CON’T) | ||||||
|
J3 |
J4 |
J5 |
RP6 |
RP7 |
RP8 |
RP9 |
|
Used |
Not used |
Not used |
Not installed |
Not installed |
Installed |
Installed |
|
Used |
Used |
Not used |
Installed |
Installed |
Not installed |
Not installed |
|
Used |
Not used |
Used |
Installed |
Installed |
Not installed |
Not installed |
|
Not used |
Used |
Not used |
Installed |
Installed |
Installed |
Installed |
|
Not used |
Used |
Used |
Not installed |
Not installed |
Not installed |
Not installed |
|
Not used |
Not used |
Used |
Installed |
Installed |
Installed |
Installed |
|
SCSI TERMINATION (CON’T) | ||||||
|
J3 |
J4 |
J5 |
RP10 |
RP11 |
RP12 |
RP13 |
|
Used |
Not used |
Not used |
Installed |
Installed |
Not installed |
Not installed |
|
Used |
Used |
Not used |
Not installed |
Not installed |
Installed |
Installed |
|
Used |
Not used |
Used |
Not installed |
Not installed |
Installed |
Installed |
|
Not used |
Used |
Not used |
Installed |
Installed |
Installed |
Installed |
|
Not used |
Used |
Used |
Not installed |
Not installed |
Not installed |
Not installed |
|
Not used |
Not used |
Used |
Installed |
Installed |
Installed |
Installed |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Unidentified |
On |
Card is not functioning or improperly terminated |
|
LED1 |
Unidentified |
1 blink |
ROM failed self-test |
|
LED1 |
Unidentified |
2 blinks |
RAM failed self-test |
|
LED1 |
Unidentified |
3 blinks |
SCSI controller chip or interface failed self-test |
|
LED1 |
Unidentified |
4 blinks |
Internal data bus failed self-test |
|
LED1 |
Unidentified |
5 blinks |
Internal address bus failed self-test |
|
LED1 |
Unidentified |
6 blinks |
Bus controller chip failed self-test |
|
LED1 |
Unidentified |
7 blinks |
Single-ended SCSI drive connected to differential bus |
|
LED1 |
Unidentified |
Blinking |
Fuse is blown |
|
LED1 |
Unidentified |
Off |
Card is functioning normally |
