TANDON CORPORATION
SPHINX
|
| |
|
Data bus: |
16-bit, ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Up to seven SCSI devices |
|
Floppy drives supported: |
None |
|

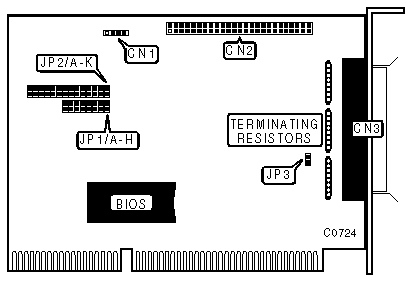

CONNECTIONS | |
|
Function |
Location |
|
4-pin connector - drive active LED |
CN1 |
|
50-pin SCSI 2 connector - internal |
CN2 |
|
50-pin SCSI 2 connector - external |
CN3 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Factory configured - do not alter |
JP1/jumper F |
open |
|
Factory configured - do not alter |
JP1/jumper G |
open | |
|
Factory configured - do not alter |
JP1/jumper H |
open | |
| » |
Zero wait state disabled |
JP2/jumper F |
open |
| » |
Zero wait state enabled |
JP2/jumper F |
closed |
| » |
Factory configured - do not alter |
JP2/jumper J |
N/A |
| » |
8KB BIOS installed |
JP2/jumper K |
open |
|
16KB BIOS installed |
JP2/jumper K |
closed | |
| » |
TERMPWR enabled |
JP3 |
closed |
|
TERMPWR disabled |
JP3 |
open | |
|
INTERRUPT SELECT - JP1 & JP2 | |||||
|
IRQ |
Jumpers A |
Jumpers B |
Jumpers C |
Jumpers D |
Jumpers E |
|
IRQ5 |
both closed |
both open |
both open |
both open |
both open |
|
IRQ10 |
both open |
both closed |
both open |
both open |
both open |
|
IRQ11 |
both open |
both open |
both closed |
both open |
both open |
|
IRQ12 |
both open |
both open |
both open |
both closed |
both open |
|
IRQ14 |
both open |
both open |
both open |
both open |
both closed |
|
BIOS ADDRESS - JP2 | ||||
|
Address |
Jumper G |
Jumper H |
Jumper I | |
| » |
CD00h |
open |
open |
closed |
|
C800h |
closed |
open |
open | |
|
CC00h |
closed |
open |
closed | |
|
D000h |
closed |
closed |
open | |
|
D400h |
closed |
closed |
closed | |
|
D800h |
open |
open |
open | |
