SCIENTIFIC MICRO SYSTEMS, INC.
OMTI 7100, OMTI 7200, OMTI 7400
|
| |
|
Data bus: |
50-pin SCSI interface |
|
Size: |
5.25" FF |
|
Hard drive supported: |
Up to two ST506/412 MFM drives, up to two ESDI drive |
|
Floppy drives supported: |
Two 360KB, 720KB, 1.2MB, 1.44Mb or 8" drives (except 7100) |
|

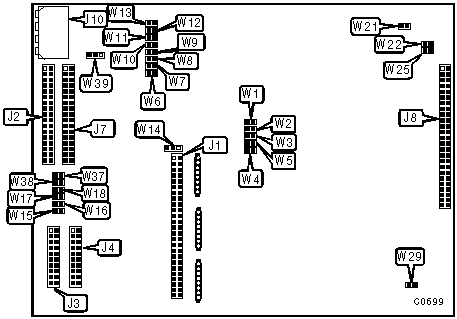

CONNECTIONS | |
|
Function |
Location |
|
50-pin SCSI interface |
J1 |
|
34-pin ESDI or MFM disk control connector |
J2 |
|
20-pin data cable connector |
J3 |
|
20-pin data cable connector |
J4 |
|
34-pin floppy drive connector (not in 7100) |
J7 |
|
50-pin tape drive connector (7400 only) |
J8 |
|
DC power connector |
J10 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
SCSI parity enabled |
W4 |
closed |
| » |
SCSI parity disabled |
W4 |
open |
| » |
Spindle motor starts on power up (used with ESDI) |
W5 |
closed |
| » |
Spindle motor starts on command only (used with ESDI) |
W5 |
open |
| » |
ST506/412 interface for drive select 1 enabled |
W6 |
open |
| » |
ESDI interface for drive select 1 enabled |
W6 |
closed |
| » |
ST506/412 interface for drive select 2 enabled |
W7 |
open |
| » |
ESDI interface for drive select 2 enabled |
W7 |
closed |
| » |
Factory configured - do not alter |
W8 |
N/A |
| » |
Factory configured - do not alter |
W9 |
N/A |
| » |
Factory configured - do not alter |
W10 |
N/A |
| » |
Factory configured - do not alter |
W11 |
N/A |
| » |
Factory configured - do not alter |
W12 |
N/A |
| » |
Factory configured - do not alter |
W13 |
N/A |
| » |
TRMPWR supplied by board |
W14/pins 1 & 2 |
closed |
| » |
TRMPWR supplied by SCSI bus |
W14/pins 2 & 3 |
closed |
| » |
Ready signal from pin 2 to FDC 765 disabled |
W15 |
open |
| » |
Ready signal from pin 2 to FDC 765 enabled |
W15 |
closed |
| » |
Ready signal from pin 34 to FDC 765 disabled |
W16 |
open |
| » |
Ready signal from pin 34 to FDC 765 enabled |
W16 |
closed |
| » |
Factory configured - do not alter |
W17 |
N/A |
| » |
Motor on signal delay enabled |
W18 |
open |
| » |
Motor on signal enabled |
W18 |
closed |
| » |
Factory configured - do not alter |
W21 |
N/A |
| » |
Factory configured - do not alter |
W22 |
N/A |
| » |
QIC-02 (tape drive) parity enabled (7400 only) |
W25 |
closed |
| » |
QIC-02 (tape drive) parity disabled (7400 only) |
W25 |
open |
| » |
Factory configured - do not alter |
W29 |
N/A |
| » |
Disk change detection from FDD connector pin 2 enabled |
W37 |
closed |
| » |
Disk change detection from FDD connector pin 2 disabled |
W37 |
open |
| » |
Disk change detection from FDD connector pin 34 enabled |
W38 |
closed |
| » |
Disk change detection from FDD connector pin 34 disabled |
W38 |
open |
| » |
Clear disk change signal disabled |
W39 |
open |
| » |
Clear disk change signal enabled |
W39/pins 1 & 2 |
closed |
|
Note: Drive select 1 & 2 refer to the drive select jumper setting on the drive itself and should be set to 1 & 2 respectively. When W39/pins 1 & 2 closed drive select 4 must not be used. Jumpers W15, W16, W17, W18, W37, W38, W39 refer to flexible disk drives and apply only to models 7200 & 7400. | |||
|
SCSI ADDRESS | ||||
|
SCSI ID |
W1 |
W2 |
W3 | |
| » |
0 |
open |
open |
open |
| » |
1 |
closed |
open |
open |
| » |
2 |
open |
closed |
open |
| » |
3 |
closed |
closed |
open |
| » |
4 |
open |
open |
closed |
| » |
5 |
closed |
open |
closed |
| » |
6 |
open |
closed |
close |
| » |
7 |
closed |
closed |
closed |
