SIIG, INC.
IDE PROFESSIONAL
|
| |
|
Data bus: |
16-bit ISA |
|
Size: |
Half-length, full height card |
|
Hard drive supported: |
Two IDE (AT) interface drives |
|
Floppy drives supported: |
Two 360KB, 720KB, 1.2MB, 1.44MB, or 2.88MB drives |
|

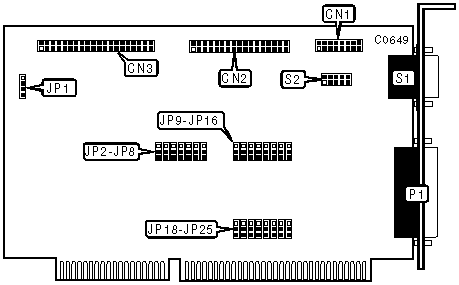

CONNECTIONS | |
|
Function |
Location |
|
16-pin game port - internal |
CN1 |
|
34-pin control cable connector - floppy drive |
CN2 |
|
40-pin IDE (AT) interface connector |
CN3 |
|
4-pin connector - drive active LED |
JP1 |
|
25-pin parallel port - external |
P1 |
|
9-pin serial port - external |
S1 |
|
10-pin serial port connector - internal |
S2 |
|
USER CONFIGURABLE SETTINGS | |||
|
» Function |
Location |
Setting | |
| » |
IDE (AT) interface enabled |
JP2/pins 1 & 2 |
closed |
| » |
IDE (AT) interface disabled |
JP2/pins 2 & 3 |
closed |
| » |
Floppy controller enabled |
JP3/pins 1 & 2 |
closed |
| » |
Floppy controller disabled |
JP3/pins 2 & 3 |
closed |
| » |
Game port enabled |
JP8/pins 1 & 2 |
closed |
| » |
Game port disabled |
JP8/pins 2 & 3 |
closed |
| » |
Parallel port IRQ7 select |
JP16/pins 1 & 2 |
closed |
| » |
Parallel port IRQ5 select |
JP16/pins 2 & 3 |
closed |
|
SERIAL PORT 1 CONFIGURATION | |||
|
» COM |
JP4 |
JP5 | |
| » |
COM1 (3F8h) |
pins 1 & 2 closed |
pins 1 & 2 closed |
| » |
COM2 (2F8h) |
pins 1 & 2 closed |
pins 2 & 3 closed |
| » |
COM3 (3E8h) |
pins 2 & 3 closed |
pins 1 & 2 closed |
| » |
Disabled |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
SERIAL PORT 1 INTERRUPT SELECTION | |||||||||
|
» IRQ |
JP18 |
JP19 |
JP20 |
JP21 |
JP22 |
JP23 |
JP24 |
JP25 | |
| » |
4 |
open |
open |
open |
open |
open |
open |
2 & 3 |
open |
| » |
2/9 |
open |
open |
open |
2 & 3 |
open |
open |
open |
open |
| » |
3 |
open |
open |
open |
open |
open |
open |
open |
2 & 3 |
| » |
5 |
open |
open |
open |
open |
open |
2 & 3 |
open |
open |
| » |
7 |
open |
open |
open |
open |
2 & 3 |
open |
open |
open |
| » |
10 |
open |
open |
2 & 3 |
open |
open |
open |
open |
open |
| » |
11 |
open |
2 & 3 |
open |
open |
open |
open |
open |
open |
| » |
12 |
2 & 3 |
open |
open |
open |
open |
open |
open |
open |
|
Note: Pins designated are in the closed position. | |||||||||
|
SERIAL PORT 2 CONFIGURATION | |||
|
» COM |
JP6 |
JP7 | |
| » |
COM2 (2F8h) |
pins 1 & 2 closed |
pins 1 & 2 closed |
| » |
COM1 (3F8h) |
pins 1 & 2 closed |
pins 2 & 3 closed |
| » |
COM4 (2E8h) |
pins 2 & 3 closed |
pins 1 & 2 closed |
| » |
Disabled |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
SERIAL PORT 2 INTERRUPT SELECTION | |||||||||
|
» IRQ |
JP18 |
JP19 |
JP20 |
JP21 |
JP22 |
JP23 |
JP24 |
JP25 | |
| » |
3 |
open |
open |
open |
open |
open |
open |
open |
1 & 2 |
| » |
2/9 |
open |
open |
open |
1 & 2 |
open |
open |
open |
open |
| » |
4 |
open |
open |
open |
open |
open |
open |
1 & 2 |
open |
| » |
5 |
open |
open |
open |
open |
open |
1 & 2 |
open |
open |
| » |
7 |
open |
open |
open |
open |
1 & 2 |
open |
open |
open |
| » |
10 |
open |
open |
1 & 2 |
open |
open |
open |
open |
open |
| » |
11 |
open |
1 & 2 |
open |
open |
open |
open |
open |
open |
| » |
12 |
1 & 2 |
open |
open |
open |
open |
open |
open |
open |
|
Note: Pins designated are in the closed position. | |||||||||
|
PARALLEL PORT I/O ADDRESS SELECTION | |||
|
» Address |
JP9 |
JP10 | |
| » |
378h |
pins 1 & 2 closed |
pins 2 & 3 closed |
| » |
278h |
pins 1 & 2 closed |
pins 1 & 2 closed |
| » |
3BCh |
pins 2 & 3 closed |
pins 1 & 2 closed |
| » |
Disabled |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
PARALLEL PORT MODE SELECTION | |||
|
» Mode |
JP11 |
JP12 | |
| » |
EPP/Bi-directional |
pins 1 & 2 closed |
pins 2 & 3 closed |
| » |
ECP & EPP |
pins 1 & 2 closed |
pins 1 & 2 closed |
| » |
ECP |
pins 2 & 3 closed |
pins 1 & 2 closed |
| » |
SPP |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
PARALLEL PORT DMA CHANNEL SELECTION | ||||
|
» Channel |
JP13 |
JP14 |
JP15 | |
| » |
Disabled |
open |
open |
pins 2 & 3 closed |
| » |
1 |
pins 1 & 2 closed |
pins 1 & 2 closed |
pins 1 & 2 closed |
| » |
3 |
pins 2 & 3 closed |
pins 2 & 3 closed |
pins 1 & 2 closed |
|
Note: DMA channel selection is only in ECP mode. | ||||
