QUATECH, INC.
SSD-100
|
Data Bus |
8-bit ISA |
|
Card Size |
Quarter-length, full-height |
|
I/O Options |
PCMCIA socket (2) |
|
Drives Supported |
PCMCIA memory cards are used as solid state diskettes |
|
Tapes Supported |
None |
|

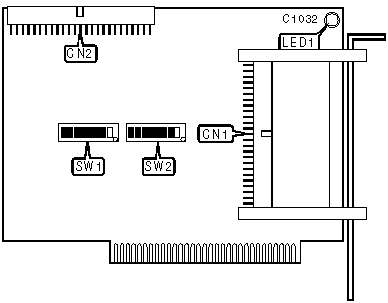

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
PCMCIA socket |
CN1 |
Cable to external PCMCIA socket |
CN2 |
|
SHARED RAM ADDRESS | ||||
|
Setting |
SW2/6 |
SW2/7 |
SW2/8 | |
|
C0000h |
On |
On |
On | |
|
C4000h |
On |
On |
Off | |
|
C8000h |
On |
Off |
On | |
|
CC000h |
On |
Off |
Off | |
| » |
D0000h |
Off |
On |
On |
|
D4000h |
Off |
On |
Off | |
|
D8000h |
Off |
Off |
On | |
|
DC000h |
Off |
Off |
Off | |
|
BASE I/O ADDRESS | |||||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
|
0000h |
On |
On |
On |
On |
On |
On |
On |
On | |
|
0008h |
On |
On |
On |
On |
On |
On |
On |
On | |
|
0010h |
On |
On |
On |
On |
On |
On |
On |
On | |
|
0018h |
On |
On |
On |
On |
On |
On |
On |
On | |
|
0020h |
On |
On |
On |
On |
On |
On |
On |
On | |
| » |
0300h |
On |
On |
On |
On |
On |
On |
Off |
Off |
|
FFD8h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
FFE0h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
FFE8h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
FFF0h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
FFF8h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
BASE I/O ADDRESS (CON’T) | ||||||
|
Setting |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 | |
|
0000h |
On |
On |
On |
On |
On | |
|
0008h |
On |
On |
On |
On |
Off | |
|
0010h |
On |
On |
On |
Off |
On | |
|
0018h |
On |
On |
On |
Off |
Off | |
|
0020h |
On |
On |
Off |
On |
On | |
| » |
0300h |
On |
On |
On |
On |
On |
|
FFD8h |
Off |
Off |
On |
Off |
Off | |
|
FFE0h |
Off |
Off |
Off |
On |
On | |
|
FFE8h |
Off |
Off |
Off |
On |
Off | |
|
FFF0h |
Off |
Off |
Off |
Off |
On | |
|
FFF8h |
Off |
Off |
Off |
Off |
Off | |
|
Note: A total of 8191 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/1 is the Most Significant Bit and switch SW2/5 is the Least Significant Bit. The switches have the following decimal values: SW1/1=32768, SW1/2=16384, SW1/3=8192, SW1/4=4096, SW1/5=2048, SW1/6=1024, SW1/7=512, SW1/8=256, SW2/1=128, SW2/2=64, SW2/3=32, SW2/4=16, SW2/5=8. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) | ||||||
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Red |
On |
Drive is in use |
|
LED1 |
Red |
Off |
Drive is not in use |
