NEC TECHNOLOGIES, INC.
T-160 (CD-AT160)
|
Card Type |
Hard drive controller |
|
Hard Drives supported |
Up to 7 SCSI devices |
|
Floppy drives supported |
None |
|
Data Bus |
16-bit ISA |
|
Card Size |
Half-length, full-height |
|

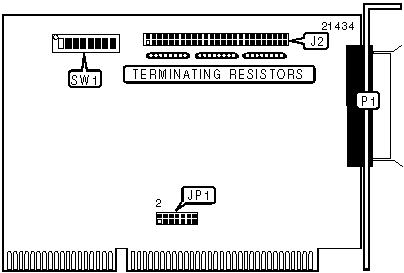

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
50-pin SCSI connector - internal |
J2 |
25-pin SCSI connector - external |
P1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/7 |
Unidentified |
| » |
Factory configured - do not alter |
SW1/8 |
Unidentified |
|
ROM ADDRESS SELECTION | ||||
|
Setting |
SW1/4 |
SW1/5 |
SW1/6 | |
|
C8000h |
Off |
Off |
On | |
|
CA000h |
Off |
On |
Off | |
|
CE000h |
Off |
On |
On | |
|
D0000h |
On |
Off |
Off | |
|
D4000h |
On |
Off |
On | |
|
D8000h |
On |
On |
Off | |
|
DC000h |
On |
On |
On | |
| » |
Disabled |
Off |
Off |
Off |
|
I/O ADDRESS SELECTION | ||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 | |
|
230h |
On |
On |
On | |
|
240h |
On |
On |
Off | |
|
250h |
On |
Off |
On | |
|
260h |
On |
Off |
Off | |
|
330h |
Off |
On |
On | |
|
340h |
Off |
On |
Off | |
|
350h |
Off |
Off |
On | |
| » |
360h |
Off |
Off |
Off |
|
INTERRUPT SELECTION | |||||||
|
Setting |
JP1/ pins 1 & 2 |
JP1/ pins 3 & 4 |
JP1/ pins 5 & 6 |
JP1/ pins 7 & 8 |
JP1/ pins 9 & 10 |
JP1/ pins 11 & 12 |
JP1/ pins 13 & 14 |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ5 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ12 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
