KENTECH COMPUTER(HK), LTD.
KT-IDE PLUS
|
Data Bus |
16-bit ISA |
|
Card Size |
Half-length, half-height card |
|
Hard Drives supported |
Two IDE (AT) drives |
|
Floppy drives supported |
Two 360KB, 720KB, 1.2MB, or 1.44MB drives |
|

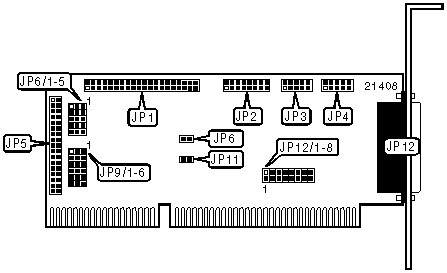

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
40-pin IDE(AT) connector |
JP1 |
34-pin cable connector - floppy drive |
JP5 |
|
16-pin game port |
JP2 |
2-pin connector - drive active LED |
JP8 |
|
10-pin serial port 1 - internal |
JP3 |
25-pin parallel port - external |
JP12 |
|
10-pin serial port 2 - internal |
JP4 |
|
|
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Floppy drive order is normal (A:, B) |
JP6/1 |
Pins 1 & 2 closed |
|
Floppy drive order is reversed (B:, A) |
JP6/1 |
Pins 2 & 3 closed | |
| » |
Floppy primary address is 3F0h |
JP6/2 |
Pins 2 & 3 closed |
|
Floppy secondary address is 370h |
JP6/2 |
Pins 1 & 2 closed | |
| » |
IDE(AT) interface enabled |
JP6/3 |
Pins 1 & 2 closed |
|
IDE(AT) interface enabled |
JP6/3 |
Pins 2 & 3 closed | |
| » |
IDE primary address is 1F0h |
JP6/4 |
Pins 2 & 3 closed |
|
IDE secondary address is 170h |
JP6/4 |
Pins 1 & 2 closed | |
| » |
Floppy interface enabled |
JP6/5 |
Pins 1 & 2 closed |
|
Floppy interface disabled |
JP6/5 |
Pins 2 & 3 closed | |
| » |
Parallel port is standard |
JP11 |
Closed |
|
P Parallel port is bi-directional |
JP11 |
Open | |
|
PARALLEL PORT ADDRESS SELECTION | |||
|
Setting |
JP9/5 |
JP9/6 | |
| » |
LPT1 (378h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
LPT2 (278h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed | |
|
LPT3 (3BCh) |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 1 ADDRESS SELECTION | |||
|
Setting |
JP9/1 |
JP9/2 | |
| » |
COM1 (3F8h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
COM3 (3E8h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
COM4 (2E8h) |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 2 ADDRESS SELECTION | |||
|
Setting |
JP9/3 |
JP9/4 | |
| » |
COM2 (2F8h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
COM3 (3E8h) |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
COM4 (2E8h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
PARALLEL PORT IRQ SELECTION | |||
|
Setting |
JP12/7 |
JP12/8 | |
|
IRQ5 |
Open |
Closed | |
| » |
IRQ7 |
Closed |
Open |
|
SERIAL PORT 1 IRQ SELECTION | ||||
|
Setting |
JP12/1 |
JP12/2 |
JP12/3 | |
| » |
4 |
Closed |
Open |
Open |
|
3 |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Closed | |
|
SERIAL PORT 2 ADDRESS SELECTION | ||||
|
Setting |
JP12/4 |
JP12/5 |
JP12/6 | |
| » |
3 |
Closed |
Open |
Open |
|
4 |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Closed | |
