KOUWELL ELECTRONICS CORPORATION
KW-559AH
|
| |
|
Data bus: |
32-bit VL-bus |
|
Size: |
Three-quarter length, half-height card |
|
Hard drive supported: |
Two IDE(AT) drives |
|
Floppy drives supported: |
Two 360KB, 720KB, 1.2MB, or 1.44MB drives |
|

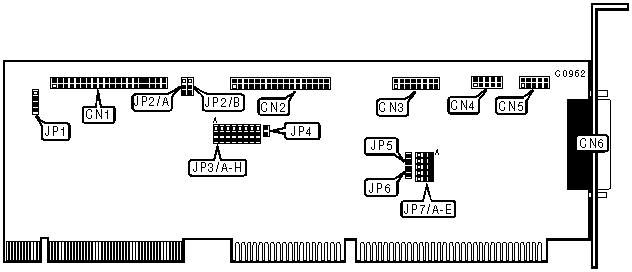

CONNECTIONS | |
|
Function |
Location |
|
40-pin IDE(AT) connector |
CN1 |
|
34-pin cable connector - floppy drive |
CN2 |
|
16-pin game port |
CN3 |
|
10-pin serial port 2 - internal |
CN4 |
|
10-pin serial port 1 - internal |
CN5 |
|
25-pin parallel port - external |
CN6 |
|
4-pin connector - drive active LED |
JP1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Parallel port IRQ 7 select |
JP3/G |
Pins 2 & 3 closed |
|
Parallel port IRQ 5 select |
JP3/G |
Pins 1 & 2 closed | |
| » |
Floppy drive interface enabled |
JP3/H |
Pins 1 & 2 closed |
|
Floppy drive interface disabled |
JP3/H |
Pins 2 & 3 closed | |
| » |
Parallel port is bi-directional |
JP4 |
Open |
|
Parallel port is uni-directional |
JP4 |
Closed | |
|
PARALLEL PORT ADDRESS SELECTION | |||
|
LPT |
JP3/E |
JP3/F | |
| » |
LPT1 (378h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
LPT2 (278h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
LPT3 (3BCh) |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 1 ADDRESS SELECTION | |||
|
COM |
JP3/A |
JP3/B | |
| » |
COM1 (3F8h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
COM3 (3E8h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
COM4 (2E8h) |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 2 ADDRESS SELECTION | |||
|
COM |
JP3/C |
JP3/D | |
| » |
COM2 (2F8h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
COM3 (3E8h) |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
COM4 (2E8h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 1 INTERRUPT SELECTION | ||||||
|
IRQ |
JP7/A |
JP7/B |
JP7/C |
JP7/D |
JP7/E | |
|
IRQ3 |
2 & 3 |
Open |
Open |
Open |
Open | |
| » |
IRQ4 |
Open |
2 & 3 |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
2 & 3 |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
2 & 3 |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
2 & 3 | |
|
Note: Pins designated must be in the closed position. | ||||||
|
SERIAL PORT 2 INTERRUPT SELECTION | ||||||
|
IRQ |
JP7/A |
JP7/B |
JP7/C |
JP7/D |
JP7/E | |
| » |
IRQ3 |
1 & 2 |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
1 & 2 |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
1 & 2 |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
1 & 2 |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
1 & 2 | |
|
Note: Pins designated must be in the closed position. | ||||||
|
IDE DRIVE SPEED SELECTION | |||
|
Setting |
JP2/A |
JP2/B | |
|
Speed 0 / Slow |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
| » |
Speed 2 |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
Speed 4 |
Pins 1 & 2 closed |
Pins 2 & 3 closed | |
|
Speed 6 / Fast |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
GAME PORT SELECTION | |||
|
Setting |
JP5 |
JP6 | |
| » |
Enabled |
Closed |
Closed |
|
Disabled |
Open |
Open | |
