KOUWELL ELECTRONICS CORPORATION
KW-559AG
|
Data bus: |
32-bit VL-bus |
|
Size: |
Three-quarter length, half-height card |
|
Hard drive supported: |
Two IDE(AT) drives |
|
Floppy drives supported: |
Two 360KB, 720KB, 1.2MB, or 1.44MB drives |
|

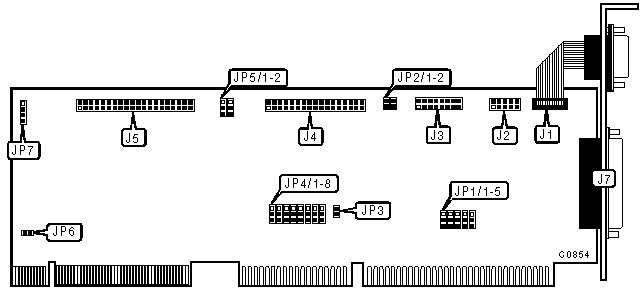

CONNECTIONS | |
|
Function |
Location |
|
9-pin serial port 1 - external, 10-pin serial port 1 internal |
J1 |
|
10-pin serial port 2 - internal |
J2 |
|
16-pin game port |
J3 |
|
34-pin cable connector - floppy drive |
J4 |
|
40-pin primary IDE(AT) connector |
J5 |
|
25-pin parallel port - external |
J7 |
|
4-pin connector - drive active LED |
JP7 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Parallel port is bi-directional |
JP3 |
Open |
|
Parallel port is unidirectional |
JP3 |
Closed | |
| » |
Floppy drive interface enabled |
JP4/7 |
Pins 1 & 2 closed |
|
Floppy drive interface disabled |
JP4/7 |
Pins 2 & 3 closed | |
| » |
Parallel port IRQ 7 select |
JP4/8 |
Pins 2 & 3 closed |
|
Parallel port IRQ 5 select |
JP4/8 |
Pins 1 & 2 closed | |
| » |
CPU speed is <=33MHz |
JP6 |
Open |
|
CPU speed is >33MHz |
JP6 |
Closed | |
|
DRIVE SPEED CONFIGURATION | |||
|
Speed |
JP5/1 |
JP5/2 | |
| » |
0 |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
1 |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
2 |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 1 INTERRUPT SELECTION | ||||||
|
IRQ |
JP1/1 pins 1 & 2 |
JP1/2 pins 1 & 2 |
JP1/3 pins 1 & 2 |
JP1/4 pins 1 & 2 |
JP1/5 pins 1 & 2 | |
| » |
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Closed | |
|
SERIAL PORT 2 INTERRUPT SELECTION | ||||||
|
IRQ |
JP1/1 pins 2 & 3 |
JP1/2 pins 2 & 3 |
JP1/3 pins 2 & 3 |
JP1/4 pins 2 & 3 |
JP1/5 pins 2 & 3 | |
| » |
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT ADDRESS SELECTION | |||
|
LPT |
JP4/5 |
JP4/6 | |
| » |
378h |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
278h |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
3BCh |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 1 ADDRESS SELECTION | |||
|
COM |
JP4/1 |
JP4/2 | |
| » |
COM1 (3F8h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
COM3 (3E8h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
COM4 (2E8h) |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
SERIAL PORT 2 ADDRESS SELECTION | |||
|
COM |
JP4/3 |
JP4/4 | |
| » |
COM2 (2F8h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
COM3 (3E8h) |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
COM4 (2E8h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
GAME PORT CONFIGURATION | |||
|
Mode |
JP2/1 |
JP2/2 | |
| » |
Enabled |
Closed |
Closed |
|
Disabled |
Open |
Open | |
