LONGSHINE MICROSYSTEM, INC.
LCS-6624U/G
|
| |
|
Data bus: |
16-bit, ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Two IDE(AT) or one IDE(XT) Interface drives |
|
Floppy drives supported: |
Two 360KB, 720KB, 1.2MB, or 1.44MB drives |
|

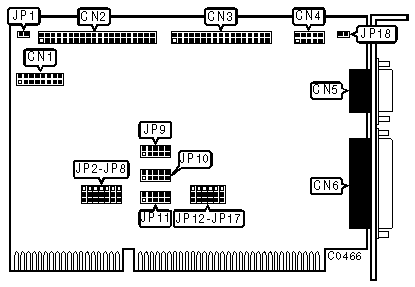

CONNECTIONS | |
|
Function |
Location |
|
16-pin game port - internal |
CN1 |
|
40-pin IDE(AT) Interface connector |
CN2 |
|
34-pin control cable connector-floppy drive |
CN3 |
|
10-pin serial port (COM2/4) - internal |
CN4 |
|
10-pin serial port (COM1/3) - external |
CN5 |
|
25-pin parallel port (LPT1/2) - external |
CN6 |
|
2-pin connector - Drive active LED |
JP1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Game port enabled |
JP2 |
pins 1 & 2 closed |
|
Game port disabled |
JP2 |
pins 2 & 3 closed | |
| » |
Hard drive controller installation installed |
JP3 |
pins 1 & 2 closed |
|
Hard drive controller installation not installed |
JP3 |
pins 2 & 3 closed | |
|
IDE drive mode is XT |
JP4 |
pins 1 & 2 closed | |
| » |
IDE drive mode is AT |
JP4 |
pins 2 & 3 closed |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Hard drive port address is 3F6, 3F7, 1F0-1F7h |
JP5 |
pins 1 & 2 closed |
|
Hard drive port address is 376, 377, 170-177h |
JP5 |
pins 2 & 3 closed | |
| » |
Hard drive enabled |
JP6 |
pins 1 & 2 closed |
|
Hard drive disabled |
JP6 |
pins 2 & 3 closed | |
| » |
Floppy drive port address is 3F7, 1F7, 3F0-3F7h |
JP7 |
pins 1 & 2 closed |
|
Floppy drive port address is 377, 177, 370-377h |
JP7 |
pins 2 & 3 closed | |
| » |
Floppy drive enabled |
JP8 |
pins 1 & 2 closed |
|
Floppy drive disabled |
JP8 |
pins 2 & 3 closed | |
| » |
Serial Port 2 (CN4) is set to COM2 (2F8h) |
JP12 |
pins 1 & 2 closed |
|
Serial Port 2 (CN4) is set to COM4 (2E8h) |
JP12 |
pins 2 & 3 closed | |
| » |
Serial Port 2 (CN4) enabled |
JP13 |
pins 1 & 2 closed |
|
Serial Port 2 (CN4) disabled |
JP13 |
pins 2 & 3 closed | |
| » |
Serial Port 1 (CN5) is set to COM1 (3F8h) |
JP14 |
pins 1 & 2 closed |
|
Serial Port 1 (CN5) is set to COM3 (3E8h) |
JP14 |
pins 2 & 3 closed | |
| » |
Serial Port 1 (CN5) enabled |
JP15 |
pins 1 & 2 closed |
|
Serial Port 1 (CN5) disabled |
JP15 |
pins 2 & 3 closed | |
| » |
Parallel port (CN6) is set to LPT2 (378h) |
JP16 |
pins 1 & 2 closed |
|
Parallel port (CN6) is set to LPT3 (278h) |
JP16 |
pins 2 & 3 closed | |
| » |
Parallel port (CN6) enabled |
JP17 |
pins 1 & 2 closed |
|
Parallel port (CN6) disabled |
JP17 |
pins 2 & 3 closed | |
| » |
I/O Channel Ready disabled |
JP18 |
open |
|
I/O Channel Ready enabled |
JP18 |
closed | |
|
PARALLEL PORT (CN6) INTERRUPT REQUEST - JP9 | ||||||
|
IRQ |
Jumper 1 |
Jumper 2 |
Jumper 3 |
Jumper 4 |
Jumper 5 | |
|
3 |
closed |
open |
open |
open |
open | |
|
4 |
open |
closed |
open |
open |
open | |
|
5 |
open |
open |
closed |
open |
open | |
| » |
7 |
open |
open |
open |
closed |
open |
|
9 |
open |
open |
open |
open |
closed | |
|
SERIAL PORT 1 (CN5) INTERRUPT REQUEST - JP10 | ||||||
|
IRQ |
Jumper 1 |
Jumper 2 |
Jumper 3 |
Jumper 4 |
Jumper 5 | |
|
3 |
closed |
open |
open |
open |
open | |
| » |
4 |
open |
closed |
open |
open |
open |
|
5 |
open |
open |
closed |
open |
open | |
|
7 |
open |
open |
open |
closed |
open | |
|
9 |
open |
open |
open |
open |
closed | |
|
SERIAL PORT 2 (CN4) INTERRUPT REQUEST - JP11 | ||||||
|
IRQ |
Jumper 1 |
Jumper 2 |
Jumper 3 |
Jumper 4 |
Jumper 5 | |
| » |
3 |
closed |
open |
open |
open |
open |
|
4 |
open |
closed |
open |
open |
open | |
|
5 |
open |
open |
closed |
open |
open | |
|
7 |
open |
open |
open |
closed |
open | |
|
9 |
open |
open |
open |
open |
closed | |
