FUTURE DOMAIN CORPORATION
MCS-600
Data bus: 16-bit, MCA
Size: Three-quarter length card
Hard drives supported: Up to seven SCSI devices
Floppy drives supported: Two 320KB, 720KB, 1.2 MB or 1.44 MB drives
|

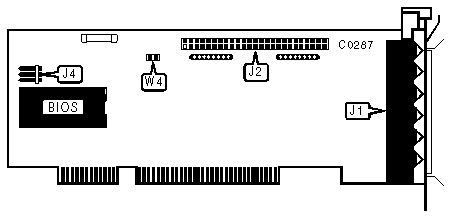

CONNECTIONS | |
|
DB-25 SCSI connector-external |
J1 |
|
50-pin SCSI connector-internal |
J2 |
|
5-pin connector-DC power |
J4 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Termination power supplied by drive |
W4 |
open |
|
Termination power supplied by bus |
W4 |
closed | |
