EVEREX SYSTEMS, INC.
EV-340
|
| |
|
Data bus: |
16-bit, ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Two ST506/412 MFM drives |
|
Floppy drives supported: |
Two 360KB, 720KB, 1.2MB, or 1.44MB drives |
|

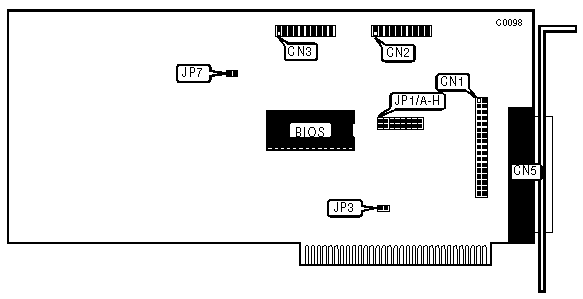

CONNECTIONS | |
|
Function |
Location |
|
34-pin control cable connector - internal |
CN1 |
|
20-pin data cable connector-drive 0 |
CN2 |
|
20-pin data cable connector-drive 1 |
CN3 |
|
37-pin control/data cable connector-external |
CN5 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
BIOS enabled |
JP3 |
open |
|
BIOS disabled |
JP3 |
closed | |
| » |
IRQ5 disabled |
JP7 |
open |
|
IRQ5 enabled |
JP7 |
closed | |
|
BIOS DRIVE TYPE - DRIVE 1 | ||||||
|
Type |
Capacity |
Drive |
JP1/C |
JP1/D |
JP1/G |
JP1/H |
|
1 |
10.7 |
Seagate ST213 |
open |
open |
open |
open |
|
2 |
21.3 |
Seagate ST225 |
open |
closed |
open |
open |
|
BIOS DRIVE TYPE - DRIVE 1 (CON’T) | ||||||
|
Type |
Capacity |
Drive |
JP1/C |
JP1/D |
JP1/G |
JP1/H |
|
2 |
21.3 |
Seagate ST125 |
open |
closed |
open |
open |
|
2 |
21.3 |
Seagate ST4026 |
open |
closed |
open |
open |
|
3 |
10.7 |
Microscience 612 |
closed |
open |
open |
open |
|
4 |
31.9 |
Seagate ST4038 |
closed |
closed |
open |
open |
|
5 |
42.8 |
Seagate ST251 |
open |
open |
open |
closed |
|
6 |
42.5 |
Seagate ST4051 |
open |
closed |
open |
closed |
|
7 |
42.8 |
NEC D5146H |
closed |
open |
open |
closed |
|
8 |
32.1 |
Seagate ST138 |
closed |
closed |
open |
closed |
|
9 |
80.2 |
Seagate ST4096 |
open |
open |
closed |
open |
|
10 |
42.2 |
Miniscribe 3650 |
open |
closed |
closed |
open |
|
11 |
44.6 |
Micropolis 1333A |
closed |
open |
closed |
open |
|
12 |
119.8 |
Maxtor XT1140 |
closed |
closed |
closed |
open |
|
13 |
133.7 |
Maxtor XT2190* |
open |
open |
closed |
closed |
|
14 |
72.2 |
Toshiba MK-56FB |
open |
closed |
closed |
closed |
|
15 |
71.3 |
Miniscribe 6085 |
closed |
open |
closed |
closed |
|
15 |
71.3 |
Micropolis 1335 |
closed |
open |
closed |
closed |
|
16 |
21.3 |
Unidentified |
closed |
closed |
closed |
closed |
|
Note: On the Maxtor XT2190, 26.1 MB will be unused, the controller supports a maximum of 1024Cyl. | ||||||
|
BIOS DRIVE TYPE - DRIVE 2 | ||||||
|
Type |
Capacity |
Drive |
JP1/A |
JP1/B |
JP1/E |
JP1/F |
|
1 |
10.7 |
Seagate ST213 |
open |
open |
open |
open |
|
2 |
21.3 |
Seagate ST225 |
open |
closed |
open |
open |
|
2 |
21.3 |
Seagate ST125 |
open |
closed |
open |
open |
|
2 |
21.3 |
Seagate ST4026 |
open |
closed |
open |
open |
|
3 |
10.7 |
Microscience 612 |
closed |
open |
open |
open |
|
4 |
31.9 |
Seagate ST4038 |
closed |
closed |
open |
open |
|
5 |
42.8 |
Seagate ST251 |
open |
open |
open |
closed |
|
6 |
42.5 |
Seagate ST4051 |
open |
closed |
open |
closed |
|
7 |
42.8 |
NEC D5146H |
closed |
open |
open |
closed |
|
8 |
32.1 |
Seagate ST138 |
closed |
closed |
open |
closed |
|
9 |
80.2 |
Seagate ST4096 |
open |
open |
closed |
open |
|
10 |
42.2 |
Miniscribe 3650 |
open |
closed |
closed |
open |
|
11 |
44.6 |
Micropolis 1333A |
closed |
open |
closed |
open |
|
12 |
119.8 |
Maxtor XT1140 |
closed |
closed |
closed |
open |
|
13 |
133.7 |
Maxtor XT2190* |
open |
open |
closed |
closed |
|
14 |
72.2 |
Toshiba MK-56FB |
open |
closed |
closed |
closed |
|
15 |
71.3 |
Miniscribe 6085 |
closed |
open |
closed |
closed |
|
15 |
71.3 |
Micropolis 1335 |
closed |
open |
closed |
closed |
|
16 |
21.3 |
Unidentified |
closed |
closed |
closed |
closed |
|
Note: On the Maxtor XT2190, 26.1 MB will be unused, the controller supports a maximum of 1024Cyl. | ||||||
