DATA TECHNOLOGY CORPORATION
DTC3150CD (400118-89XX)
|
Chipset |
Data Technology Corporation |
|
Data Bus |
8-bit ISA |
|
Card Size |
Half height, one-third length |
|
Hard Drives Supported |
Up to 7 SCSI devices |
|
Floppy Drives Supported |
None |
|

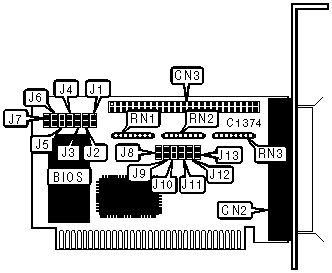

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
50-pin SCSI connector - external |
CN2 |
50-pin SCSI connector - internal |
CN3 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
SCSI parity enabled |
J11 |
Closed |
|
SCSI parity disabled |
J11 |
Open | |
| » |
Factory configured - do not alter |
RN1 |
Unidentified |
| » |
Factory configured - do not alter |
RN2 |
Unidentified |
| » |
Factory configured - do not alter |
RN3 |
Unidentified |
|
INTERRUPT SELECTION | |||||||
|
Setting |
J4 |
J5 |
J6 |
J7 |
J12 |
J13 | |
|
IRQ4 |
Closed |
Open |
Open |
Open |
Closed |
Closed | |
| » |
IRQ5 |
Open |
Closed |
Open |
Open |
Closed |
Open |
|
IRQ6 |
Open |
Open |
Closed |
Open |
Open |
Closed | |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Open | |
|
BIOS ADDRESS SELECTION | |||
|
Setting |
J2 |
J3 | |
|
C800h |
Closed |
Open | |
|
CC00h |
Closed |
Closed | |
| » |
D800h |
Open |
Open |
|
DC00h |
Open |
Closed | |
|
SCSI ADDRESS SELECTION | ||||
|
Setting |
J8 |
J9 |
J10 | |
|
0 |
Closed |
Closed |
Closed | |
|
1 |
Closed |
Closed |
Open | |
|
2 |
Closed |
Open |
Closed | |
|
3 |
Closed |
Open |
Open | |
|
4 |
Open |
Closed |
Closed | |
|
5 |
Open |
Closed |
Open | |
|
6 |
Open |
Open |
Closed | |
| » |
7 |
Open |
Open |
Open |
|
SCSI TERMINATION |
|
The method for selecting SCSI termination is unidentified. |
