CMS ENHANCEMENTS, INC.
HCST-11M/11R
|
| |
|
Data bus: |
8-bit ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Two ST-506/412 drives |
|
Floppy drives supported: |
None |
|

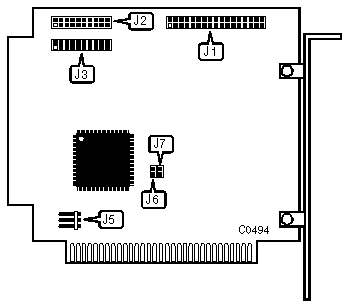

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
34-pin control cable connector |
J1 |
20-pin data cable - drive 1 |
J3 |
|
20-pin data cable - drive 0 |
J2 |
External power connector |
J5 |
|
ADDRESS SELECT | ||||
|
I/O Address |
Base Memory Address |
J6 |
J7 | |
| » |
320 - 323h |
C8000h |
open |
open |
|
324 - 327h |
D0000h |
closed |
open | |
|
328 - 32Bh |
D8000h |
open |
closed | |
|
32C - 32Fh |
E0000h |
closed |
closed | |
