IDE PLUS
|
| |
|
Data bus: |
16-bit, ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Two IDE (AT) Interface drives |
|
Floppy drives supported: |
Two 360KB, 720KB, 1.2MB, or 1.44MB drives |
|

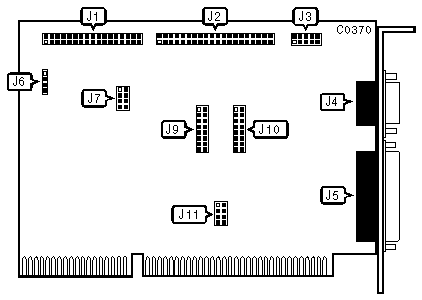

CONNECTIONS | |
|
Function |
Location |
|
34-pin control cable connector - floppy drive |
J1 |
|
40-pin IDE(AT) Interface connector |
J2 |
|
10-pin serial port (COM2/4) - internal |
J3 |
|
10-pin serial port (COM1/3) - external |
J4 |
|
25-pin parallel port (LPT1/2) - external |
J5 |
|
4-pin connector - Drive active LED |
J6 |
|
HARD DRIVE PORT ADDRESS | |||
|
Function |
J7/jumper 1 |
J7/jumper 2 | |
| » |
Hard drive port address is 1F0-1F7h |
closed |
open |
|
Hard drive port address is 170-177h |
open |
closed | |
|
Disabled |
open |
open | |
|
FLOPPY DRIVE PORT ADDRESS | |||
|
Function |
J7/jumper 3 |
J7/jumper 4 | |
| » |
Floppy drive port address is 3F0-3F7h |
closed |
open |
|
Floppy drive port address is 370-377h |
open |
closed | |
|
Disabled |
open |
open | |
|
SERIAL PORT 1 (J4) CONFIGURATION | |||||
|
COM |
J9/jumper 1 |
J9/jumper 2 |
J9/jumper 3 |
J9/jumper 4 | |
| » |
COM1 |
closed |
open |
open |
open |
|
COM2 |
open |
closed |
open |
open | |
|
COM3 |
open |
open |
closed |
open | |
|
COM4 |
open |
open |
open |
closed | |
|
Disabled |
open |
open |
open |
open | |
|
SERIAL PORT 1 (J4) INTERRUPT REQUEST | |||||
|
IRQ |
J9/jumper 5 |
J9/jumper 6 |
J9/jumper 7 |
J9/jumper 8 | |
|
3 |
closed |
open |
open |
open | |
| » |
4 |
open |
closed |
open |
open |
|
5 |
open |
open |
closed |
open | |
|
7 |
open |
open |
open |
closed | |
|
Disabled |
open |
open |
open |
open | |
|
SERIAL PORT 2 (J3) CONFIGURATION | |||||
|
COM |
J10/jumper 1 |
J10/jumper 2 |
J10/jumper 3 |
J10/jumper 4 | |
|
COM1 |
closed |
open |
open |
open | |
| » |
COM2 |
open |
closed |
open |
open |
|
COM3 |
open |
open |
closed |
open | |
|
COM4 |
open |
open |
open |
closed | |
|
Disabled |
open |
open |
open |
open | |
|
SERIAL PORT 2 (J3) INTERRUPT REQUEST | |||||
|
IRQ |
J10/jumper 5 |
J10/jumper 6 |
J10/jumper 7 |
J10/jumper 8 | |
| » |
3 |
closed |
open |
open |
open |
|
4 |
open |
closed |
open |
open | |
|
5 |
open |
open |
closed |
open | |
|
7 |
open |
open |
open |
closed | |
|
Disabled |
open |
open |
open |
open | |
|
PARALLEL PORT (J5) CONFIGURATION | |||
|
LPT |
J11/jumper 1 |
J11/jumper 2 | |
| » |
LPT1 enabled |
open |
closed |
|
LPT2 enabled |
closed |
open | |
|
Disabled |
open |
open | |
|
PARALLEL PORT (J5) INTERRUPT REQUEST | |||
|
IRQ |
J11/jumper 3 |
J11/jumper 4 | |
|
5 |
closed |
open | |
| » |
7 |
open |
closed |
